পণ্যের বিবরণ:
|
| HDMI সম্মতি: | HDMI 1.4 | HDCP কমপ্লায়েন্স: | HDCP 1.4 |
|---|---|---|---|
| ভিডিও ব্যান্ডউইথ: | 4.95Gbps | ভিডিও রেজোলিউশন: | সর্বোচ্চ 1920×1080P@60Hz পর্যন্ত |
| রঙের ঘনত্ব: | 8-বিট | রঙের স্থান: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| এনালগ অডিও ফরম্যাট: | LPCM2.0 44.1KHz 48KHz | ESD সুরক্ষা: | মানব-শরীরের মডেল: ±8kV (এয়ার-গ্যাপ ডিসচার্জ), ±4kV (যোগাযোগ স্রাব) |
| ইনপুট পোর্ট: | 4x HDMI টাইপ A [19-পিন মহিলা] 1x সেভিসার [মাইক্রো ইউএসবি, আপডেট পোর্ট] | আউটপুট পোর্ট: | 1x HDMI টাইপ A [19-পিন মহিলা] 1x VGA [VGA-D] 1x অডিও [3.5 মিমি স্টেরিও মিনি-জ্যাক] |
| হাউজিং: | ধাতু ঘের | রঙ: | কালো |
| মাত্রা: | 185মিমি (W)×111.8mm (D)×21mm (H) | ওজন: | 500 গ্রাম |
| পাওয়ার সাপ্লাই: | ইনপুট: AC100~240V 50/60Hz, আউটপুট: DC12V/1A (US/EU মান, CE/FCC/UL প্রত্যয়িত) | শক্তি খরচ: | 5.28W (সর্বোচ্চ) |
| অপারেটিং তাপমাত্রা: | 0°C ~ 40°C / 32°F ~ 104°F | সংগ্রহস্থল তাপমাত্রা: | -20°C ~ 60°C / -4°F ~ 140°F |
| আপেক্ষিক আদ্রতা: | 20~90% RH (অ ঘনীভূত) | ||
| বিশেষভাবে তুলে ধরা: | 4x1 মাল্টিভিউয়ার,কোয়াড 4x1 মাল্টিভিউয়ার,মাল্টিভিউয়ার HDMI 4x1 |
||
HDMI কোয়াড 4x1 মাল্টিভিউয়ার সর্বাধিক 1920×1080P 60Hz ভিডিও রেজোলিউশন
HDMI 4×1 কোয়াড মাল্টি-ভিউয়ার
1. ভূমিকা
হাই পারফরম্যান্স 4×1 কোয়াড মাল্টি-ভিউয়ার চারটি রুট সমর্থন করে HDMI হাই ডেফিনিশন ইনপুট বিষয়বস্তু একই সাথে একটি HDMI স্ক্রীন এবং একটি VGA স্ক্রিনে প্রদর্শিত হবে।এটি অ্যানালগ অডিও আউটপুট সমর্থন করে যা বিভিন্ন ইনপুট উত্স নির্বাচন করা যেতে পারে।পাঁচটি মাল্টি-ভিউ ডিসপ্লে মোড সমর্থন করে।আউটপুট রেজোলিউশন সামঞ্জস্য করা যেতে পারে এবং সর্বাধিক 1920x1080@60Hz পর্যন্ত সমর্থন করে।পণ্যটি সামনের প্যানেল বোতাম এবং রিমোট কন্ট্রোলের মাধ্যমে নিয়ন্ত্রণ করা যেতে পারে।
2. বৈশিষ্ট্য
☆ HDMI 1.4, HDCP 1.4 অনুগত
☆ ইনপুট রেজোলিউশন স্বয়ংক্রিয়ভাবে স্বীকৃতি দিতে পারে।
(480i~1080P60,800x600~1920x1080)
☆ আউটপুট রেজোলিউশন অন-প্যানেল বোতাম এবং রিমোট কন্ট্রোল দ্বারা নির্বাচন করা যেতে পারে, সর্বাধিক 1080P@60Hz (1920x1080P@60Hz, 1280x720P@60Hz)
☆ অডিও LPCM 2CH সমর্থন করে
☆ 1/2/4 উইন্ডোজ মাল্টি-ভিউ মোড সমর্থন করে
☆ নিয়ন্ত্রণ অন-প্যানেল বোতাম এবং রিমোট কন্ট্রোলের মাধ্যমে
3. প্যাকেজ বিষয়বস্তু
① 1× HDMI 4×1 কোয়াড মাল্টি-ভিউয়ার
② 1×12V/1A DC পাওয়ার অ্যাডাপ্টার
③ 1× রিমোট কন্ট্রোল
④ 2× মাউন্টিং কান
⑤ 1× ব্যবহারকারী ম্যানুয়াল

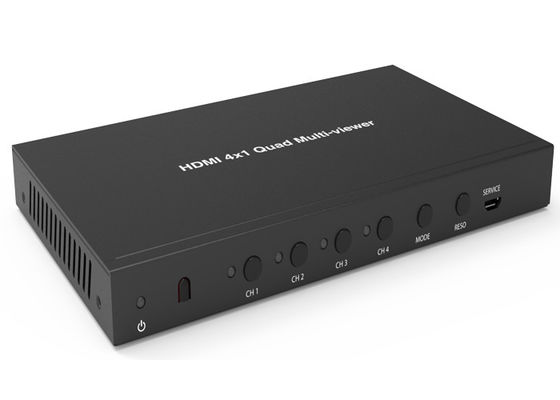

নীচে HDMI 4×1 কোয়াড মাল্টি-ভিউয়ারের ছবি রয়েছে৷
4. স্পেসিফিকেশন
|
প্রযুক্তিগত |
|
|
HDMI সম্মতি |
HDMI 1.4 |
|
HDCP কমপ্লায়েন্স |
HDCP 1.4 |
|
ভিডিও ব্যান্ডউইথ |
4.95Gbps |
|
ভিডিও রেজোলিউশন |
সর্বোচ্চ 1920×1080P@60Hz পর্যন্ত |
|
রঙের ঘনত্ব |
8-বিট |
|
রঙের স্থান |
RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|
এনালগ অডিও ফরম্যাট |
LPCM2.0 44.1KHz 48KHz |
|
ESD সুরক্ষা |
মানবদেহের মডেল: ±8kV (এয়ার-গ্যাপ ডিসচার্জ), ±4kV (যোগাযোগ স্রাব) |
|
সংযোগ |
|
|
ইনপুট পোর্ট |
4x HDMI টাইপ A [19-পিন মহিলা] 1x সেভিসার [মাইক্রো ইউএসবি, আপডেট পোর্ট] |
|
আউটপুট পোর্ট |
1x HDMI টাইপ A [19-পিন মহিলা] 1x VGA [VGA-D] 1x অডিও [3.5 মিমি স্টেরিও মিনি-জ্যাক] |
|
যান্ত্রিক |
|
|
হাউজিং |
ধাতু ঘের |
|
রঙ |
কালো |
|
মাত্রা |
185মিমি (W)×111.8mm (D)×21mm (H) |
|
ওজন |
500 গ্রাম |
|
পাওয়ার সাপ্লাই |
ইনপুট: AC100~240V 50/60Hz, আউটপুট: DC12V/1A (US/EU মান, CE/FCC/UL প্রত্যয়িত) |
|
শক্তি খরচ |
5.28W (সর্বোচ্চ) |
|
অপারেটিং তাপমাত্রা |
0°C ~ 40°C / 32°F ~ 104°F |
|
সংগ্রহস্থল তাপমাত্রা |
-20°C ~ 60°C / -4°F ~ 140°F |
|
আপেক্ষিক আদ্রতা |
20~90% RH (অ ঘনীভূত) |
5.অপারেশন কন্ট্রোল এবং ফাংশন

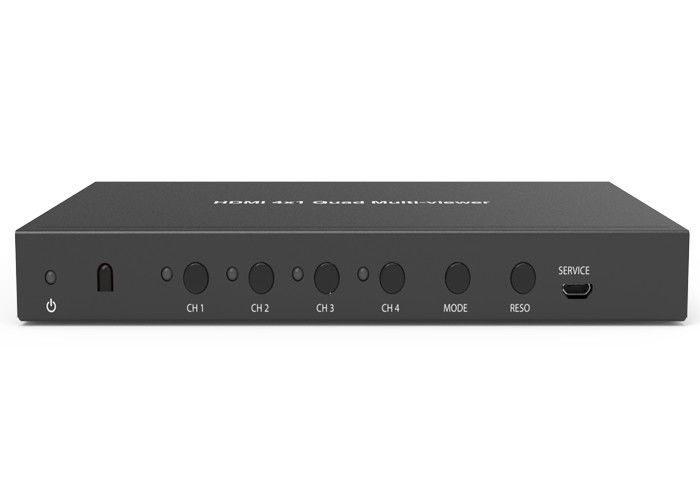

5.1 সামনের প্যানেল
|
সংখ্যা |
নাম |
ফাংশন বিবরণ |
|
1 |
শক্তি চালিত |
LED যখন ইউনিট হবে সবুজ আলোকিত হবে কাজ করছে, যখন ইউনিট স্ট্যান্ডবাই মোডে থাকে তখন লাল। |
|
2 |
আইআর |
আইআর রিসিভার উইন্ডো।এটি শুধুমাত্র এই ডিভাইসের রিমোট কন্ট্রোল সিগন্যাল গ্রহণ করে। |
|
3 |
CH1/CH2/CH3/CH4 বোতাম |
ইনপুট চ্যানেল বোতাম নির্বাচন করুন (দয়া করে দেখুন "6. প্রদর্শন মোড" বিশদ বিবরণ)। |
|
4 |
মোড বোতাম |
চক্রাকার নির্বাচন প্রদর্শন মোড আউটপুট এই বোতাম টিপুন (দয়া করে দেখুন "6. প্রদর্শন মোড" বিস্তারিত বিবরণ)।5s পর্যন্ত এই বোতাম টিপুন, আউটপুট স্ক্রীনটি পূর্ণ স্ক্রীন এবং সমান অনুপাতের প্রদর্শন। |
|
5 |
RESO |
সাইক্লিং বিভিন্ন আউটপুট রেজোলিউশন নির্বাচন করুন।উইন্ডো প্রদর্শন ফ্রেম খোলা বা বন্ধ করার জন্য 5s পর্যন্ত এই বোতাম টিপুন। |
|
6 |
সেবা বন্দর |
ফায়ারওয়্যার আপডেট ব্যবহার করা হয়েছে।(শুধুমাত্র উত্পাদন ব্যবহার।) |

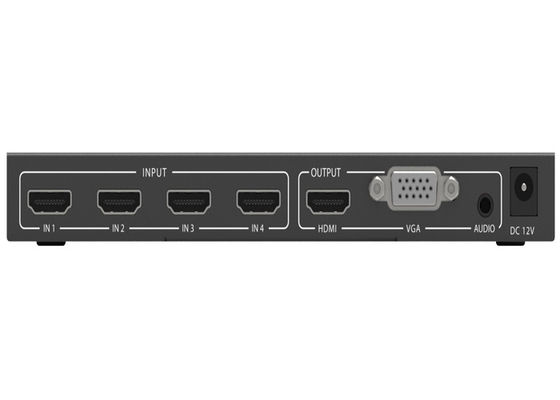

5.2 রিয়ার প্যানেল
|
সংখ্যা |
নাম |
ফাংশন বিবরণ |
|
1 |
HDMI ইনপুট |
HDMI সোর্স ডিভাইসের সাথে সংযোগ করুন যেমন DVD প্লেয়ার বা PS4। |
|
2 |
HDMI আউটপুট |
HDMI ডিসপ্লে ডিভাইসের সাথে সংযোগ করুন যেমন টিভি বা প্রজেক্টর |
|
3 |
ভিজিএ আউটপুট |
VGA আউটপুট পোর্ট, এই পোর্ট আউটপুট সংকেত HDMI আউটপুট পোর্ট হিসাবে একই. |
|
4 |
অডিও আউটপুট |
এনালগ অডিও আউটপুট পোর্ট।(দ্রষ্টব্য: যদি HDMI আউটপুট MODE 1 হয়, তাহলে অডিও আউটপুট ভিডিও সামগ্রী অনুসরণ করে। HDMI আউটপুট যদি MODE 2/3/4/5 হয়, তাহলে অডিও আউটপুট নির্বাচন করতে বা ব্যবহার করতে 5s পর্যন্ত CH1/CH2/CH3/CH4 টিপুন চক্রাকার নির্বাচন অডিও আউটপুট রিমোট কন্ট্রোল। ডিফল্ট স্থিতি হল CH1 স্ক্রীন অডিও আউটপুট।) |
|
5 |
DC 12V |
ইউনিটে 12V/1A DC পাওয়ার সাপ্লাই প্লাগ করুন এবং অ্যাডাপ্টারটিকে একটি AC আউটলেটের সাথে সংযুক্ত করুন। |
6. প্রদর্শন মোড
কোয়াড মাল্টি-ভিউয়ারে 5টি ডিসপ্লে মোড রয়েছে।নীচের বিস্তারিত বিবরণ দেখুন দয়া করে.
মোড 1:কোয়াড মাল্টি-ভিউয়ার আলাদাভাবে চারটি HDMI ইনপুট প্রদর্শন করবে।প্যানেলে CH1/CH2/CH3/CH4 বোতামগুলি টিপুন বা IR রিমোট কন্ট্রোল ব্যবহার করে ইনপুট উত্স নির্বাচন করতে সোর্স 1/2/3/4 বোতামগুলি ব্যবহার করুন, সংশ্লিষ্ট অন-প্যানেল আলো চালু রয়েছে৷
মোড 2: কোয়াড মাল্টি-ভিউয়ার একটি স্ক্রিনে একই আকার এবং প্রদর্শন সহ চারটি HD ইনপুটকে ভাগ করে।অন-প্যানেল চারটি আলো জ্বলছে।CH1 উইন্ডোতে, আপনি প্যানেলে CH1 বোতাম টিপুন বা IR রিমোট কন্ট্রোল ব্যবহার করে সোর্স 1 বোতামটি চক্রাকারে নির্বাচন করতে পারেন চারটি ইনপুট উত্স।CH2 উইন্ডোতে, আপনি প্যানেলে CH2 বোতাম টিপতে পারেন বা IR রিমোট কন্ট্রোল ব্যবহার করে সোর্স 2 বোতামটি চক্রাকারে নির্বাচন করতে পারেন চারটি ইনপুট উৎস...ইত্যাদি।
বাকি একই পদ্ধতিতে করা যেতে পারে।
মোড 3:কোয়াড মাল্টি-ভিউয়ার একটি স্ক্রিনে চারটি HD ইনপুট এবং ডিসপ্লে ভাগ করে।অন-প্যানেল চারটি আলো জ্বলছে।অপারেশন পদ্ধতি মোড 2 এর মতই।
মোড 4: কোয়াড মাল্টি-ভিউয়ার দুটি এইচডি ইনপুটকে একই আকারের সাথে ভাগ করে এবং একটি স্ক্রিনে প্রদর্শন করে।অন-প্যানেল CH1/CH2 লাইট চালু আছে।CH1 উইন্ডোতে, আপনি প্যানেলে CH1 বোতাম টিপুন বা IR রিমোট কন্ট্রোল ব্যবহার করে সোর্স 1 বোতামটি চক্রাকারে নির্বাচন করতে পারেন চারটি ইনপুট উত্স।CH2 উইন্ডোতে, আপনি প্যানেলে CH2 বোতাম টিপুন বা IR রিমোট কন্ট্রোল ব্যবহার করে সোর্স 2 বোতামটি চক্রাকারে নির্বাচন করতে পারেন চারটি ইনপুট উত্স।
মোড 5:কোয়াড মাল্টি-ভিউয়ার একটি স্ক্রিনে চারটি HD ইনপুট এবং ডিসপ্লে ভাগ করে।অন-প্যানেল চারটি আলো জ্বলছে।অপারেশন পদ্ধতি মোড 2 এর মতই।
7. দূরবর্তী নিয়ন্ত্রণ
: স্ট্যান্ডবাই মোড সেট করতে এই বোতাম টিপুন, ইউনিট চালু করতে আবার এই বোতাম টিপুন।
: ডিসপ্লে উইন্ডো ফ্রেম খোলা বা বন্ধ করতে এই বোতাম টিপুন।
RES. : চক্রাকার নির্বাচন আউটপুট রেজোলিউশন এই বোতাম টিপুন.
মোড:
: এই বোতাম টিপুন
আউটপুট প্রদর্শন মোড নির্বাচন করা হচ্ছে।
8. আবেদনের উদাহরণ
