পণ্যের বিবরণ:
|
| HDMI সম্মতি: | HDMI 2.0 | HDCP কমপ্লায়েন্স: | HDCP 2.2 / HDCP 1.4 |
|---|---|---|---|
| ভিডিও ব্যান্ডউইথ: | 18 জিবিপিএস | ভিডিও রেজল্যুশন: | 4K60Hz 4:4:4 পর্যন্ত |
| রঙের স্থান: | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | esd সুরক্ষা: | মানব দেহের মডেল — ±8kV (এয়ার-গ্যাপ ডিসচার্জ) এবং ±4kV (যোগাযোগ স্রাব) |
| হাউজিং: | ধাতু ঘের | রঙ: | কালো |
| মাত্রা: | ট্রান্সমিটার / রিসিভার: 61mm [W] x 88mm [D] x 18mm [H] | ওজন: | ট্রান্সমিটার: 160g, রিসিভার: 155g |
| পাওয়ার সাপ্লাই: | ইনপুট: AC 100 - 240V 50/60Hz আউটপুট: DC 12V/1A | শক্তি খরচ: | ৩.৮৪ ওয়াট |
| বিশেষভাবে তুলে ধরা: | 18Gbps HD ভিডিও এক্সটেন্ডার,HDMI2.0 HD ভিডিও এক্সটেন্ডার,18Gbps HDMI ওভার CAT এক্সটেন্ডার |
||

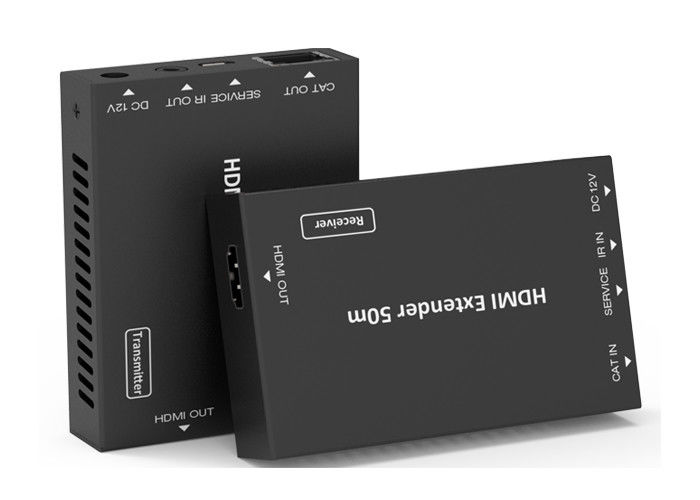

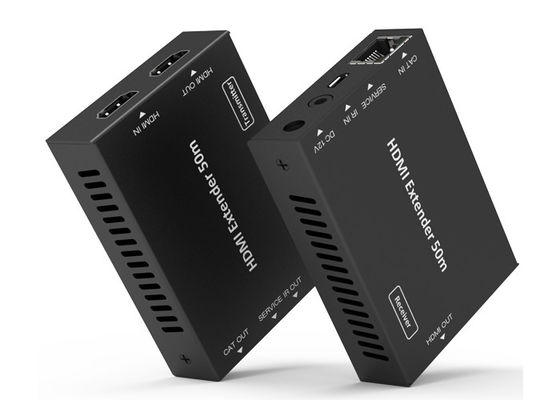

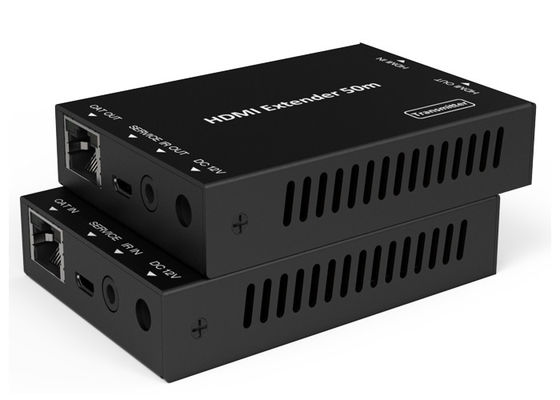

18Gbps HD ভিডিও এক্সটেন্ডার 50 মিটার HDMI ওভার CAT মেটাল এনক্লোসার
18Gbps HDMI ওভার CAT এক্সটেন্ডার 50 মিটার
1। পরিচিতি
HDMI 18Gbps এক্সটেন্ডার হাই ডেফিনিশন ভিডিও/অডিও সিগন্যাল প্রসারিত করতে পারে এবং একমুখী IR, এবং ট্রান্সের মধ্যে দূরত্ব 164ft / 50 মিটার পর্যন্তএকটি একক Cat5e/6 তারের উপর মিটার এবং রিসিভার।এটি পর্যন্ত রেজোলিউশন সমর্থন করে 4K2K@60Hz 4:4:4, 18Gbps এবং HDCP 2.2।উপরন্তু, প্রসারক সমান হয়একমুখী আইআর পাস-থ্রু দিয়ে pped যা উৎস নিয়ন্ত্রণের জন্য অনুমতি দেয় এবং একটি HDMI লুপ আউটপুট।
এক্সটেন্ডারে দুটি ইউনিট রয়েছে: ট্রান্সমিটার ইউনিট এবং রিসিভার ইউনিট।ট্রান্সমিটার ইউনিট HDMI ইনপুট সংকেত ক্যাপচার করার জন্য দায়ী এবং সংকেত বহন করে একটি খরচ কার্যকর Cat6 তারের মাধ্যমে, এবং নির্গত IR নিয়ন্ত্রণ সংকেত.গ্রাহক ইউনিট HDMI সংকেত গ্রহণ এবং IR নিয়ন্ত্রণ প্রেরণের জন্য দায়ী সংকেত
এক্সটেন্ডারটি HDMI এক্সটেনশনের জন্য সবচেয়ে সুবিধাজনক সমাধান অফার করে দীর্ঘ দূরত্বের ক্ষমতা সহ একক Cat5e/6, এবং এর জন্য নিখুঁত সমাধান যেকোন আবেদন।
2. বৈশিষ্ট্য
☆ HDMI 2.0, HDCP 2.2 / HDCP 1.4 এবং DVI 1.0 অনুগত
☆ 18Gbps ব্যান্ডউইথ সমর্থন করে
☆ 4k2k@60Hz 4:4:4 পর্যন্ত ইনপুট এবং আউটপুট ভিডিও রেজোলিউশন সমর্থন করে, প্রসারিত
164 ফুট / 50 মিটার পর্যন্ত দূরত্ব
☆ একটি HDMI লুপ আউটপুট সমর্থন করে
☆ একমুখী আইআর পাস-থ্রু সমর্থন করে
☆ HDR ফাংশন সমর্থন করে
☆ PoC (পাওয়ার ওভার ক্যাবল) ফাংশন সমর্থন করে, এর মানে হল ট্রান্সমিটার
বা রিসিভার 12V/1A পাওয়ার অ্যাডাপ্টারের দ্বারা চালিত সরবরাহ করা হয়, অন্যটি করে না
পাওয়ার সাপ্লাই প্রয়োজন।)
☆ স্বয়ংক্রিয় অনুলিপি EDID ফাংশন সমর্থন করে
☆ সহজ এবং নমনীয় ইনস্টলেশনের জন্য কম্প্যাক্ট ডিজাইন।
3. প্যাকেজ বিষয়বস্তু
① 1× HDMI 18Gbps এক্সটেন্ডার (ট্রান্সমিটার)
② 1× HDMI 18Gbps এক্সটেন্ডার (রিসিভার)
③ 1× IR ব্লাস্টার কেবল (1.5 মিটার)
④ 1×20~60KHz IR রিসিভার কেবল (1.5 মিটার)
⑤ 1×12V/1A লকিং পাওয়ার অ্যাডাপ্টার
⑥ 4× মাউন্টিং কান
⑦ 1× ব্যবহারকারী ম্যানুয়াল
4. বিশেষ উল্লেখ
| প্রযুক্তিগত | ||
| HDMI সম্মতি | HDMI 2.0 | |
| HDCP কমপ্লায়েন্স | HDCP 2.2 / HDCP 1.4 | |
| ভিডিও ব্যান্ডউইথ | 18 জিবিপিএস | |
| ভিডিও রেজল্যুশন | 4K60Hz 4:4:4 পর্যন্ত | |
| রঙের স্থান | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | |
| রঙের ঘনত্ব |
8/10/12-বিট (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2:2/4:2:0) 8-বিট (4K60Hz 4:4:4 ) |
|
| HDMI অডিও ফরম্যাট |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS এইচডি মাস্টার, ডিটিএস এইচডি-এইচআরএ, ডিটিএস-এক্স |
|
| ESD সুরক্ষা | মানব দেহের মডেল — ±8kV (এয়ার-গ্যাপ ডিসচার্জ) এবং ±4kV (যোগাযোগ স্রাব) | |
| সংযোগ | ||
| ট্রান্সমিটার |
ইনপুট: 1x HDMI টাইপ A [19-পিন মহিলা] 1x পরিষেবা [মাইক্রো ইউএসবি, আপডেট পোর্ট] আউটপুট: 1x HDMI টাইপ A [19-পিন মহিলা] 1x IR আউট [3.5 মিমি স্টেরিও মিনি-জ্যাক] 1x ক্যাট আউট [RJ45, 8-পিন মহিলা] |
|
| রিসিভার |
ইনপুট: 1x IR IN [3.5 মিমি স্টেরিও মিনি-জ্যাক] 1x ক্যাট ইন [RJ45, 8-পিন মহিলা] 1x পরিষেবা [মাইক্রো ইউএসবি, আপডেট পোর্ট] আউটপুট: 1x HDMI টাইপ A [19-পিন মহিলা] |
|
| যান্ত্রিক | ||
| হাউজিং | ধাতু ঘের | |
| রঙ | কালো | |
| মাত্রা |
ট্রান্সমিটার / রিসিভার: 61 মিমি [W] x 88 মিমি [D] x 18 মিমি [H] |
|
| ওজন | ট্রান্সমিটার: 160g, রিসিভার: 155g | |
| পাওয়ার সাপ্লাই |
ইনপুট: AC 100 - 240V 50/60Hz আউটপুট: DC 12V/1A |
|
| শক্তি খরচ | ৩.৮৪ ওয়াট | |
| অপারেটিং তাপমাত্রা | 32 - 104°F / 0 - 40°C | |
| সংগ্রহস্থল তাপমাত্রা | -4 - 140°F / -20 - 60°C | |
| আপেক্ষিক আদ্রতা | 20 - 90% RH (কোন ঘনীভবন নয়) | |
| রেজোলিউশন / দূরত্ব | 4K60 - ফুট / মিটার | 4K30 / 1080P - ফুট / মিটার |
| CAT5e | 164 ফুট / 50M | 164 ফুট / 50M |
| CAT6/6a/7 | 197 ফুট / 60M | 230ft / 70M |
| HDMI ইন/আউট | 10ft / 3M | 30ft / 10M |
| "প্রিমিয়াম হাই স্পিড এইচডিএমআই" তারের ব্যবহার অত্যন্ত বাঞ্ছনীয়। | ||
5. অপারেশন কন্ট্রোল এবং ফাংশন
5.1 ট্রান্সমিটার প্যানেল
| সংখ্যা | নাম | ফাংশন বিবরণ |
| 1 | HDMI আউট | HDMI লুপ আউটপুট পোর্ট, HDMI ডিসপ্লে ডিভাইসের সাথে সংযোগ করুন যেমন টিভি বা প্রজেক্টর একটি HDMI কেবল দিয়ে। |
| 2 | এইচডিএমআই ইন | HDMI ইনপুট পোর্ট, HDMI তারের সাথে HDMI সোর্স ডিভাইস যেমন DVD বা PS4 প্লেয়ারের সাথে সংযোগ করুন। |
| 3 | বিড়াল আউট | একটি CAT6 তারের সাথে রিসিভিং প্রান্তে CAT IN পোর্টের সাথে সংযোগ করুন। |
| 4 |
ক্ষমতা সূচক বাতি (সবুজ) |
ট্রান্সমিটার চালিত হলে বাতিটি আলোকিত হবে। |
| 5 |
ডেটা সংকেত নির্দেশক বাতি (কমলা) |
ট্রান্সমিটার এবং রিসিভারের সিগন্যাল ট্রান্সমিশন থাকলে বাতিটি আলোকিত হবে। |
| 6 | সেবা বন্দর | ফার্মওয়্যার আপডেটেড ব্যবহারের জন্য। |
| 7 | IR আউট | ওয়াইডব্যান্ড আইআর ব্লাস্টার তারের সাথে সংযোগ করুন।IR সংকেত রিসিভারের IR IN পোর্ট থেকে। |
| 8 | DC 12V |
ইউনিটে DC 12V/1A পাওয়ার সাপ্লাই প্লাগ করুন এবং অ্যাডাপ্টারটিকে একটি AC আউটলেটের সাথে সংযুক্ত করুন। (বিঃদ্রঃ:এক্সটেন্ডারটি PoC ফাংশনকে সমর্থন করে, এর অর্থ হল ট্রান্সমিটার বা রিসিভার হয় 12V/1A পাওয়ার অ্যাডাপ্টারের দ্বারা চালিত সাপ্লাই, অন্যটির পাওয়ার সাপ্লাই প্রয়োজন হয় না।) |
5.2 রিসিভার প্যানেল
| সংখ্যা | নাম | ফাংশন বিবরণ |
| 1 | HDMI আউট | HDMI আউটপুট পোর্ট, HDMI তারের সাথে টিভি বা প্রজেক্টরের মতো HDMI ডিসপ্লে ডিভাইসের সাথে সংযোগ করুন। |
| 2 | ক্যাট ইন | একটি CAT6 তারের সাহায্যে ট্রান্সমিটার প্রান্তে CAT OUT পোর্টের সাথে সংযোগ করুন। |
| 3 |
ক্ষমতা সূচক বাতি (সবুজ) |
রিসিভার চালিত হলে বাতিটি আলোকিত হবে। |
| 4 |
ডেটা সংকেত নির্দেশক বাতি (কমলা) |
ট্রান্সমিটার এবং রিসিভারের সিগন্যাল ট্রান্সমিশন থাকলে বাতিটি আলোকিত হবে। |
| 5 | সেবা বন্দর | ফার্মওয়্যার আপডেটেড ব্যবহারের জন্য। |
| 6 | আইআর ইন | ওয়াইডব্যান্ড আইআর রিসিভার তারের সাথে সংযোগ করুন।IR সংকেত ট্রান্সমিটারের IR আউট পোর্টে পাঠাবে। |
| 7 | DC 12V |
ইউনিটে DC 12V/1A পাওয়ার সাপ্লাই প্লাগ করুন এবং অ্যাডাপ্টারটিকে একটি AC আউটলেটের সাথে সংযুক্ত করুন। (দ্রষ্টব্য: এক্সটেন্ডারটি PoC ফাংশন সমর্থন করে, এর অর্থ হল ট্রান্সমিটার বা রিসিভার হয় 12V/1A পাওয়ার অ্যাডাপ্টারের দ্বারা চালিত সাপ্লাই, অন্যটির পাওয়ার সাপ্লাই প্রয়োজন হয় না।) |
5.3 IR পিন সংজ্ঞা
আইআর রিসিভার এবং ব্লাস্টার পিনের সংজ্ঞা নিম্নরূপ:
নিম্নলিখিত আইআর তারের ব্যবহার পদ্ধতি সম্পর্কে আইআর সিস্টেম ডায়াগ্রাম।
6. আবেদনের উদাহরণ
