পণ্যের বিবরণ:
|
| HDCP কমপ্লায়েন্ট: | HDCP 2.2 / 1.x | ভিডিও ব্যান্ডউইথ: | 594MHz / 18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | HDMI অডিও ফরম্যাট: | LPCM 7.1CH, Dolby TrueHD, এবং DTS-HD মাস্টার অডিও |
| ইনপুট: | 4×HDMI টাইপ A [19-পিন মহিলা] 1×IR রিসিভার উইন্ডো 1×মাইক্রো ইউএসবি | আউটপুট: | 4×HDMI টাইপ A [19-পিন মহিলা] |
| হাউজিং: | ধাতু ঘের | রঙ: | কালো |
| মাত্রা: | 220mm(W)×205mm(D)×19mm(H) | ওজন: | 535 গ্রাম |
| পাওয়ার সাপ্লাই: | ইনপুট: AC100~240V 50/60Hz আউটপুট: DC 12V/2.5A(US/EU মান, CE/FCC/UL প্রত্যয়িত) | Power Consumption: | 11.04W |
| অপারেটিং তাপমাত্রা: | 0°C ~ 40°C / 32°F ~ 104°F | সংগ্রহস্থল তাপমাত্রা: | -20°C ~ 60°C / -4°F ~ 140°F |
| আপেক্ষিক আদ্রতা: | 20~90% RH (অ ঘনীভূত) | ||
| বিশেষভাবে তুলে ধরা: | 4x4 ভিডিও সুইচার,18Gbps 4k HDMI সুইচার,594MHz 4x4 ভিডিও সুইচার |
||

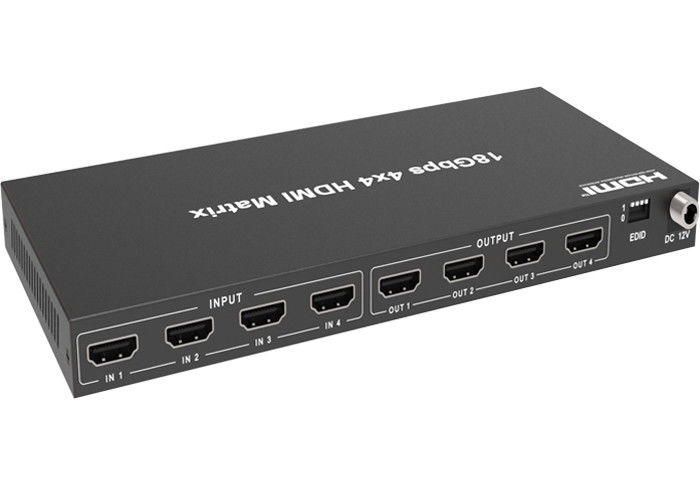

18Gbps 4k Hdmi ভিডিও 4x4 ম্যাট্রিক্স সুইচার
594MHz 18Gbps 4k HDMI HDCP 2.2 4x4 ভিডিও সুইচার মেটাল এনক্লোজার
1। পরিচিতি
4x4 HDMI ম্যাট্রিক্স চার থেকে মাল্টিচ্যানেল ডিজিটাল অডিও সহ ভিডিও সংকেত (4K2K@60Hz YCbCr 4:4:4 পর্যন্ত) ট্রান্সমিশন সমর্থন করে
চারটি HDMI আউটপুট পর্যন্ত উচ্চ সংজ্ঞা উত্স।প্রতিটি আউটপুট ডাউনস্কেলার কার্যকারিতা সমর্থন করে।এটি চারটি ডিসপ্লেতে একই বা ভিন্ন স্ক্রীন প্রদর্শন করতে পারে (ব্যবহারকারী যেকোনো সংকেত উৎসের জন্য ডিসপ্লে স্ক্রীন বেছে নিতে পারেন)।এছাড়াও, পণ্যটির বিতরণ মোড এবং সুইচিং মোড রয়েছে।
2. বৈশিষ্ট্য
☆ HDCP 2.2 অনুগত
☆ 24bit RGB/YCbCr 4:4:4 সহ 4K2K@60Hz পর্যন্ত
☆ HDR, HDR10, HDR10+, ডলবি ভিশন পাসথ্রু
☆ LPCM 7.1CH, Dolby TrueHD, এবং DTS-HD মাস্টার অডিও সমর্থন করে
☆ সমর্থন 4K -> 1080P ডাউনস্কেলার
☆ উন্নত EDID ব্যবস্থাপনা সমর্থন করে
☆ প্যানেল বা আইআর রিমোট কন্ট্রোলের মাধ্যমে নমনীয় নিয়ন্ত্রণ
3. প্যাকেজ বিষয়বস্তু
① 1×4×4 HDMI ম্যাট্রিক্স
② 1×12V/2.5A পাওয়ার অ্যাডাপ্টার
③ 1× ম্যাট্রিক্স আইআর রিমোট কন্ট্রোল
④ 1× ব্যবহারকারী ম্যানুয়াল
⑤ 2× মাউন্টিং কান
4.অপারেশন কন্ট্রোল এবং ফাংশন
সম্মুখ প্যানেল
|
না। |
নাম |
ফাংশন বিবরণ |
|
1 |
OLED স্ক্রিন |
ম্যাট্রিক্স সুইচিং স্ট্যাটাস, ইনপুট/আউটপুট পোর্ট, EDID, বড রেট, আইপি ঠিকানা। |
|
2 |
শক্তি চালিত |
যখন পণ্যটি পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত থাকে তখন LED সবুজ রঙে আলোকিত হবে এবং পণ্যটি স্ট্যান্ডবাইতে থাকলে লাল। |
|
3 |
ইনপুট/আউটপুট বোতাম |
আপনাকে প্রথমে একটি আউটপুট বোতাম (1~8) টিপতে হবে এবং তারপরে সংশ্লিষ্ট নির্বাচন করতে একটি ইনপুট বোতাম (1~8) টিপুন আউটপুট পোর্টের জন্য ইনপুট উৎস। |
|
4 |
মেনু / এন্টার / উপর নিচ |
①EDID চেক:প্রাথমিক OLED ডিসপ্লে স্ক্রিনে, টিপুন ম্যাট্রিক্স স্যুইচিং স্টেট ইন্টারফেসে প্রবেশ করতে "মেনু" বোতাম, তারপর প্রতিটি HDMI ইনপুট পোর্টের বর্তমান EDID তথ্য চেক করতে "UP/DOWN" বোতাম টিপুন। ②EDID বিন্যাস:প্রাথমিক OLED ডিসপ্লে স্ক্রিনে, টিপুন EDID সেটিং ইন্টারফেসে প্রবেশ করতে "MENU" বোতাম টিপুন প্রয়োজনীয় EDID নির্বাচন করতে "UP/DOWN" বোতাম, এবং "ENTER" বোতাম টিপুন।একটি প্রম্পট "ইনপুটে অনুলিপি করুন :" প্রদর্শিত হবে।তারপরে আপনি যে ইনপুট পোর্ট সেট করতে চান সেটি নির্বাচন করতে "UP/DOWN" বোতাম টিপুন এবং নিশ্চিত করতে আবার "ENTER" বোতাম টিপুন। ③বড রেট সেটিং:প্রাথমিক OLED ডিসপ্লে স্ক্রিনে, বড রেট ইন্টারফেসে প্রবেশ করতে "মেনু" বোতাম টিপুন এবং প্রয়োজনীয় Baud হার নির্বাচন করতে "UP/DOWN" বোতাম টিপুন, অবশেষে সেটিংস নিশ্চিত করতে "ENTER" বোতাম টিপুন। ④আইপি ঠিকানা পরীক্ষা:প্রাথমিক OLED ডিসপ্লে স্ক্রিনে, আইপি ইন্টারফেসে প্রবেশ করতে "মেনু" বোতাম টিপুন, তারপরে টিপুন বর্তমান আইপি ঠিকানা চেক করতে "আপ/ডাউন" বোতাম।আবার "মেনু" বোতাম টিপলে প্রাথমিক OLED ডিসপ্লে স্ট্যাটাসে ফিরে আসবে। |
|
5 |
পাওয়ার বাটন |
প্রবেশ করতে 3 সেকেন্ডের জন্য পাওয়ার বোতামটি দীর্ঘক্ষণ টিপুন স্ট্যান্ডবাই মোড, তারপর ডিভাইসটি জাগানোর জন্য এটিকে ছোট করে টিপুন। |
|
6 |
আইআর উইন্ডো |
IR রিসিভার উইন্ডো, এটি শুধুমাত্র এই পণ্য থেকে IR দূরবর্তী সংকেত গ্রহণ করে। |
|
7 |
লক বোতাম |
সামনের প্যানেল বোতামগুলি লক করতে লক বোতামটি সংক্ষিপ্ত চাপুন (পাওয়ার বোতাম ব্যতীত);আনলক করতে আবার টিপুন। |
পিছনের প্যানেল
|
না. |
নাম |
ফাংশন বিবরণ |
|
1 |
IR EXT |
যদি ইউনিটের IR রিসিভার উইন্ডোটি অবরুদ্ধ থাকে বা ইউনিটটি ইনফ্রারেড লাইনের বাইরে একটি বদ্ধ জায়গায় ইনস্টল করা থাকে, তাহলে IR রিমোট সিগন্যাল পাওয়ার জন্য IR রিসিভার কেবলটি "IR EXT" পোর্টে ঢোকানো যেতে পারে। |
|
2 |
এল/আর আউট(1-8) |
অ্যানালগ অডিও আউটপুট পোর্ট, একটি 3.5 মিমি অডিও তারের মাধ্যমে একটি পরিবর্ধক বা স্পিকারের সাথে সংযোগ করুন। |
|
3 |
কোক্স আউট (1-8) |
সমাক্ষীয় অডিও আউটপুট পোর্ট, অডিও আউটপুট ডিভাইসের সাথে সংযোগ করুন যেমন একটি সমাক্ষ তারের মাধ্যমে অডিও পরিবর্ধক। |
|
4 |
TCP/IP পোর্ট |
TCP/IP কন্ট্রোল পোর্ট, একটি RJ45 তারের সাথে PC বা রাউটারের সাথে সংযোগ করুন। |
|
5 |
RS-232 পোর্ট |
RS-232 কমান্ড প্রেরণ করতে ডি-সাব 9-পিন কেবল দ্বারা একটি পিসি বা নিয়ন্ত্রণ সিস্টেমের সাথে সংযোগ করুন। |
|
6 |
জিএনডি |
মাটিতে হাউজিং সংযুক্ত করুন। |
|
7 |
ইনপুট পোর্ট (1-8) |
HDMI ইনপুট পোর্ট, HDMI সোর্স ডিভাইসের সাথে সংযোগ করুন যেমন DVD বা সেট-টপ বক্স একটি HDMI কেবল দিয়ে। |
|
8 |
আউটপুট পোর্ট (1-8) |
HDMI আউটপুট পোর্ট, HDMI ডিসপ্লে ডিভাইসের সাথে সংযোগ করুন যেমন টিভি বা মনিটর একটি HDMI কেবল দিয়ে। |
|
9 |
DC 12V |
12V/5A পাওয়ার অ্যাডাপ্টারের সাথে সংযোগ করুন। |
