পণ্যের বিবরণ:
|
| Resolution: | 4k*2k 60Hz (YUV 4:2:0) | WDM filter: | Integrated 1310nm/1550nm filter |
|---|---|---|---|
| ইনপুট এবং আউটপুট সংকেত: | টিএমডিএস স্তর (ডিভিআই 1.0 এর সাথে মেনে চলার) | মডিউল ডাইমেনশন (মিমি): | 59.5LX20.0WX10.5H |
| অপটিক্যাল সংযোগকারী: | 1x এলসি সংযোগকারী | বৈদ্যুতিক সংযোগকারী: | এইচডিএমআই প্লাগ |
| প্রস্তাবিত ফাইবার: | ওএম 3 মিমি ফাইবার বা একক-মোড ফাইবার | দূরত্ব বাড়ান: | 300 মি |
| বিশেষভাবে তুলে ধরা: | 300m HD ভিডিও এক্সটেন্ডার,1310nm HD ভিডিও এক্সটেন্ডার,1550nm মিনি HDMI এক্সটেন্ডার |
||
1xLC মিনি 300 মি HD ভিডিও এক্সটেন্ডার 1310nm 1550nm HDMI প্লাগ
1xLC এইচডিএমআই ফাইবার এক্সটেন্ডার 1310/1550nm 300m
বৈশিষ্ট্যঃ
***রেজোলিউশন ৩৮৪০*২১৬০/৩০হার্জ পর্যন্ত ((Y:U:V 4:4৪)
***সমর্থন রেজোলিউশন 3840*2160/30Hz ((Y:U:V 4:2:0)
***ডিভিআই ডেটা OM3 MMF বা SMF ফাইবারের মাধ্যমে 300 মিটার পর্যন্ত প্রসারিত;
***এইচডিসিপি সমর্থন;
***1x LC OM3 MM ফাইবার বা SM ফাইবার সহ বিচ্ছিন্নযোগ্য বৈশিষ্ট্য;
***এই মডিউলগুলি HDMI প্লাগ গ্রহণ করে সরাসরি গ্রাফিক উত্স এবং ডিসপ্লেতে সংযুক্ত করার জন্য যথেষ্ট কমপ্যাক্ট;
***ট্রান্সমিটার এবং রিসিভারের জন্য দুটি (2) +5 ভি ডিসি পাওয়ার অ্যাডাপ্টার অন্তর্ভুক্ত;
***মাইক্রো ইউএসবি-বি পাওয়ার সংযোগকারী;
***RFI/EMI এমিশনের অল্প পরিমাণে ডেটা সিকিউরিটি এবং তামার কন্ডাক্টর না থাকার কারণে ভিডিও মানের ক্ষতি;
অ্যাপ্লিকেশনঃ
***ডিজিটাল এফপিডি, পিডিপি এবং প্রজেক্টর চিকিৎসা যন্ত্রপাতি, এয়ারওয়ে, ট্রাফিক কন্ট্রোল, কারখানা এবং ব্যাংকের জন্য
***কনফারেন্স রুম এবং অডিটোরিয়ামে ডিজিটাল FPD এবং প্রজেক্টর
***দূরবর্তী সিস্টেম থেকে পূর্ণ গতি গ্রাফিক প্রদর্শন দেখানো ডিজিটাল FPDs সঙ্গে কিওস্ক
***পাবলিক সাইটগুলিতে তথ্যের জন্য পিডিপি প্রদর্শন করে
***রাস্তায় এবং স্টেডিয়ামে এলইডি সাইনবোর্ড
অ্যাপ্লিকেশন ডায়াগ্রামঃ

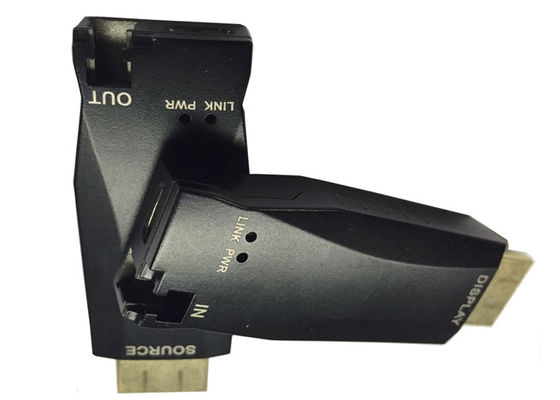

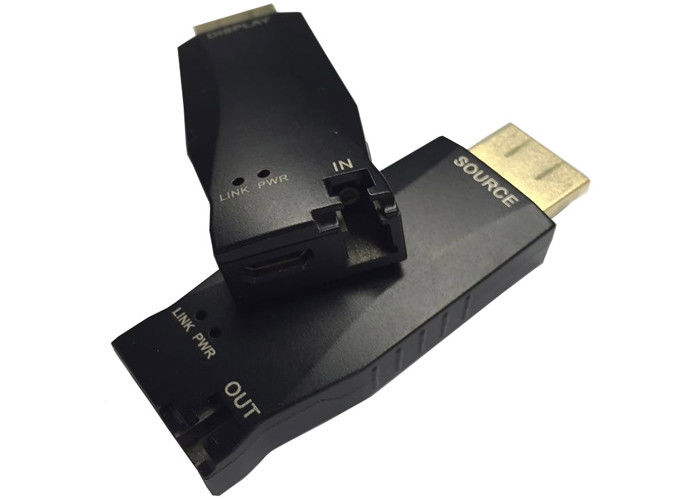

পণ্যের ছবিঃ
বর্ণনাঃ
WLHDMI-304S-TR অপটিক্যাল এক্সটেনশন মডিউলটিতে ট্রান্সমিটার মডিউল এবং রিসিভার মডিউল রয়েছে, যার প্রত্যেকটিতে একটি এলসি সংযোগকারী এবং একটি HDMI প্লাগ রয়েছে।ব্যবহারকারীরা তাদের বিবেচনার ভিত্তিতে এক্সটেনশনের দৈর্ঘ্য নির্ধারণ করতে পারেন, ফাইবার-অপটিক ক্যাবলের দৈর্ঘ্য চয়ন করেএটি নির্বাচিত OM3 মাল্টি-মোড গ্লাস ফাইবার বা সিঙ্গল-মোড ফাইবারের মোডাল ব্যান্ডউইথের সীমা পর্যন্ত প্রসারিত হতে গ্রাফিক TMDS সংকেত সরবরাহ করে।
WLHDMI-304S-T এবং WLHDMI-304S-R এর মধ্যে যোগাযোগ দ্বি-পন্থী, ¥T থেকে ¥R পর্যন্ত ডেটা রেট ১৩১০nm এ ১০.২Gb/s এবং ¥R থেকে ¥T পর্যন্ত ১৫৫০nm এ ২৫০Mb/s।1310nm এবং 1550nm অপটিক্যাল সংকেতগুলি একটি ফাইবারের সাথে একটি 1310/1550nm ডাব্লুডিএম ফিল্টার ভিতরে HDMI প্রসারিত করে.
ডাব্লুএলএইচডিএমআই -304 এস এইচডিএমআই এক্সটেন্ডার HDMI 1.4 স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ, এটি সমর্থন রেজোলিউশন 3840 * 2016 / 30Hz পর্যন্ত (YUV 4:4:4) অথবা 3840*2016/60Hz (YUV 4:2এটি OM3 MMF এবং SMF এর মাধ্যমে 300m পর্যন্ত দূরত্ব সমর্থন করে।
এক্সটেন্ডারগুলি নিম্নরূপ তিনটি অংশে গঠিতঃ
- একটি ট্রান্সমিটার; P/N: WLHDMI-304S-T
- একটি রিসিভার; P/N: WLHDMI-304S-R
- দুটি এসি অ্যাডাপ্টার 110V-240V DC 5V 1A আউটলেট সঙ্গে
টেকনিক্যাল স্পেসিফিকেশন
-বিশেষ উল্লেখ
-সাধারণ বিবরণ
|
|
প্যারামিটার |
বিশেষ উল্লেখ |
|
রেজোলিউশন |
4k*2k 30Hz |
3840x2160/30Hz (YUV 4:4ঃ৪) |
|
4k*2k 60Hz |
3840x2160/60Hz.2:0) |
|
|
উপাদান |
Tx মডিউলে লেজার ডায়োড |
1310nm FP লেজার এবং 1550nm PIN PD |
|
Rx মডিউলে ফটোডায়োড |
1550nm FP লেজার এবং 1310nm PIN PD |
|
|
ডাব্লুডিএম ফিল্টার |
ইন্টিগ্রেটেড 1310nm/1550nm ফিল্টার |
|
|
বৈদ্যুতিক |
ইনপুট এবং আউটপুট সংকেত |
টিএমডিএস স্তর (ডিভিআই ১.০ মেনে চলা) |
|
ডেটা ট্রান্সফার রেট (গ্রাফিক ডেটা) |
সর্বোচ্চ ৩.৪ জিবিপিএস |
|
|
সর্বাধিক পিক্সেল ক্লক ফ্রিকোয়েন্সি |
৩৪০ এমবি/সেকেন্ড |
|
|
সর্বাধিক ভিডিও বিট রেট |
10.৩ জিবি/সেকেন্ড |
|
|
Rx আউটপুট শেষে মোট Jitter |
সর্বোচ্চ ৩০৯ পিএস |
|
|
ক্যানেলের মধ্যে বাঁকা |
সর্বোচ্চ ৬ সেমি |
|
|
অপটিক্যাল |
লিঙ্ক পাওয়ার বাজেট |
মিনিমাম ৮.৫ ডিবি |
|
যান্ত্রিক |
মডিউলের মাত্রা (মিমি) |
59.5LX20.0WX10.5H |
|
সংযোগকারী |
অপটিক্যাল সংযোগকারী |
1 এক্স এলসি সংযোগকারী |
|
বৈদ্যুতিক সংযোগকারী |
HDMI প্লাগ |
|
|
প্রস্তাবিত ফাইবার |
OM3 MM ফাইবার বা সিঙ্গল মোড ফাইবার |
|
|
দূরত্ব বাড়ান |
৩০০ মিটার |
|
পরম সর্বোচ্চ রেটিং
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সর্বাধিক |
ইউনিট |
|
সরবরাহ ভোল্টেজ |
ভিসিসি |
- শূন্য।3 |
+৬।0 |
V |
|
ইনপুট এবং আউটপুট ভোল্টেজ |
ভিন/আউট |
- শূন্য।3 |
ভিসিসি |
V |
|
অপারেটিং তাপমাত্রা |
শীর্ষ |
0 |
70 |
°C |
|
অপারেটিং আপেক্ষিক আর্দ্রতা |
RHop |
5 |
৮০* |
% আরএইচ |
|
সংরক্ষণ তাপমাত্রা |
টসো |
- ৪০ |
+ ৮৫ |
°C |
|
সংরক্ষণের আপেক্ষিক আর্দ্রতা |
RHto |
5 |
৯৫* |
% আরএইচ |
অপারেটিং শর্তাবলী
ট্রান্সমিটার মডিউল (ই-টু-ও কনভার্ট)এআর); P/N WLHDMI-302S-T
|
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সাধারণ |
সর্বাধিক |
ইউনিট |
|
পাওয়ার সাপ্লাই |
সরবরাহ ভোল্টেজ |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
সরবরাহ বর্তমান |
ITcc |
- |
280 |
320 |
mA |
|
|
শক্তির অপচয় |
PRX |
- |
1.4 |
1.76 |
ডব্লিউ |
|
|
বিদ্যুৎ সরবরাহ প্রত্যাখ্যান |
পিএসআর |
|
50 |
|
এমভিপি-পি |
|
|
টিএমডিএস |
তথ্য ইনপুট লোড |
আরএলডি |
|
50 |
|
Ω |
|
গ্রাফিক সরবরাহের ভোল্টেজ |
জিভিসিসি |
+৩।1 |
+৩।3 |
+৩।5 |
V |
|
|
একক-শেষ আউটপুট সুইং ভোল্টেজ |
জিভিসোয়িং |
0.4 |
- |
0.8 |
V |
|
|
অপটিক্যাল লিংক |
10.২ গিগাবাইট/সেকেন্ডের ট্রান্সমিটার |
|||||
|
অপটিক্যাল আউটপুট পাওয়ার |
পো |
- ছয়টা।0 |
|
0 |
ডিবিএম |
|
|
ডেটা রেট |
বি |
|
10.3 |
|
জিবি/সেকেন্ড |
|
|
তরঙ্গদৈর্ঘ্য গ্রহণ |
λ |
1260 |
1310 |
1360 |
এনএম |
|
|
জরুরী অবস্থা |
উহ. |
3.5 |
|
7 |
ডিবিএম |
|
|
Δλ |
|
|
|
2 |
এনএম |
|
|
২৫০ এমবি/সেকেন্ড রিসিভার |
||||||
|
অপটিক্যাল পাওয়ার গ্রহণ |
পো |
-২৫ |
|
0 |
ডিবিএম |
|
|
ডেটা রেট |
বি |
|
250 |
|
এমবি/সেকেন্ড |
|
|
তরঙ্গদৈর্ঘ্য গ্রহণ |
λ |
1490 |
1550 |
1610 |
এনএম |
|
|
সিগন্যাল ভাল সনাক্ত করুন |
এসডিজি |
|
|
-২৫ |
ডিবিএম |
|
|
সিগন্যাল সনাক্তকরণ ব্যর্থ |
এসডিএফ |
-২৭ |
|
|
ডিবিএম |
|
|
লিঙ্ক পাওয়ার বাজেট |
Pbgt |
9.0 |
|
|
ডিবি |
|
|
মোট জিটার |
TRজিটার |
|
|
309 |
ps |
|
রিসিভার মডিউল; P/N: WLHDMI-302S-R:
|
|
প্যারামিটার |
প্রতীক |
সর্বনিম্ন |
সাধারণ |
সর্বাধিক |
ইউনিট |
|
পাওয়ার সাপ্লাই |
সরবরাহ ভোল্টেজ |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
সরবরাহ বর্তমান |
IRcc |
- |
280 |
320 |
mA |
|
|
শক্তির অপচয় |
PRX |
- |
1.4 |
1.76 |
ডব্লিউ |
|
|
বিদ্যুৎ সরবরাহ প্রত্যাখ্যান |
পিএসআর |
|
50 |
|
এমভিপি-পি |
|
|
টিএমডিএস |
ডেটা আউটপুট লোড |
আরএলডি |
|
50 |
|
Ω |
|
গ্রাফিক সরবরাহের ভোল্টেজ |
জিভিসিসি |
+৩।1 |
+৩।3 |
+৩।5 |
V |
|
|
একক-শেষ আউটপুট সুইং ভোল্টেজ |
জিভিসোয়িং |
0.4 |
- |
0.8 |
V |
|
|
অপটিক্যাল লিংক |
10.২ গিগাবাইট/সেকেন্ড রিসিভার |
|||||
|
অপটিক্যাল পাওয়ার গ্রহণ |
পো |
-১৪।5 |
|
0 |
ডিবিএম |
|
|
ডেটা রেট |
বি |
|
10.3 |
|
জিবি/সেকেন্ড |
|
|
তরঙ্গদৈর্ঘ্য গ্রহণ |
λ |
1260 |
1310 |
1360 |
এনএম |
|
|
সিগন্যাল ভাল সনাক্ত করুন |
এসডিজি |
|
|
-১৪ |
ডিবিএম |
|
|
সিগন্যাল সনাক্তকরণ ব্যর্থ |
এসডিএফ |
-১৫ |
|
|
ডিবিএম |
|
|
লিঙ্ক পাওয়ার বাজেট |
Pbgt |
8.5 |
|
|
ডিবি |
|
|
মোট জিটার |
TRজিটার |
|
|
309 |
ps |
|
|
250 এমবি/সেকেন্ড ট্রান্সমিটার |
||||||
|
অপটিক্যাল আউটপুট পাওয়ার |
পো |
- নয়টা।0 |
|
-3 |
ডিবিএম |
|
|
ডেটা রেট |
বি |
|
250 |
|
এমবি/সেকেন্ড |
|
|
তরঙ্গদৈর্ঘ্য গ্রহণ |
λ |
1490 |
1550 |
1610 |
এনএম |
|
|
জরুরী অবস্থা |
উহ. |
9 |
|
|
ডিবিএম |
|
|
Δλ |
|
|
|
4 |
এনএম |
|
ফাইবার অপটিক ক্যাবলের প্রস্তাবিত স্পেসিফিকেশন
|
পরামিতি |
শর্ত |
বিশেষ উল্লেখ |
|
ফাইবারের ধরন |
|
OM3 MM ফাইবার বা SM ফাইবার |
|
ফাইবার ক্যাবল হ্রাস |
SM ফাইবার λ = 1310nm |
সর্বোচ্চ ০.৫ ডিবি/কিমি |
|
OM3 MM ফাইবার λ = 1310nm |
সর্বোচ্চ ৩.৫ ডিবি/কিমি |
|
|
এক্সটেনশন দূরত্ব |
এস এম ফাইবার |
৩০০ মিটার |
|
OM3 MM ফাইবার |
৩০০ মিটার |
|
|
স্কিভ |
|
সর্বোচ্চ ০.৪ এনএস |
|
সন্নিবেশ হ্রাস |
|
সর্বোচ্চ ০.৫ ডিবি |
|
মোট অপটিক্যাল অ্যাটেনুয়েশন |
330 ফুট (100 মিটার) প্রসারিত |
সর্বোচ্চ ১.৫ ডিবি |
দ্রষ্টব্য*: কিছু প্লাস্টিকের সংযোগকারী দুটি এলসি সংযোগকারীকে আবদ্ধ করতে পারেনি।
অঙ্কন
ইনস্টলেশনঃ
দ্রষ্টব্যঃ দয়া করে নিম্নলিখিত ধাপ অনুযায়ী অপটিক HDMI প্রসারিত ইনস্টল করুন, যদি না, প্রসারিত
কাজ করবে না।
1. ভিডিও উৎস থেকে WLHDMI-304S-T সংযুক্ত করুন এবং WLHDMI-304S-R সংযোগ করুন
প্রদর্শন;
2WLHDMI-304S-T এবং WLHDMI-304S-R এর মধ্যে ফাইবার সংযুক্ত করুন,
3. WLHDMI-304S-T এবং WLHDMI-304S-R এর সাথে বাহ্যিক পাওয়ার সাপ্লাই সংযুক্ত করুন।
৪.সিস্টেমে পাওয়ার প্রয়োগ করুন।
