DC 5V 1A PIP HDMI 2x1 মাল্টিভিউয়ার ফিমেল টাইপ ইনপুট আউটপুট পোর্ট

DC 5V 1A PIP HDMI 2x1 মাল্টিভিউয়ার ফিমেল টাইপ ইনপুট আউটপুট পোর্ট

পিআইপি সহ HDMI 2x1 মাল্টিভিউয়ার

1.ভূমিকা

এই পণ্যটি একটি উচ্চ কার্যক্ষমতা 2 বাই 1 মাল্টি-ভিউয়ার।এটি একটি স্ক্রিনে দুটি হাই ডেফিনিশন ইনপুট সোর্স ডিসপ্লে সমর্থন করে।

একটি মাল্টি-ভিউয়ার হিসাবে, এটি 4 মোডে একটি স্ক্রিনে প্রদর্শন করতে পারে।

2.বৈশিষ্ট্য

1. HDMI 1.3a, HDCP 1.2;

2. মাল্টিপ্লেক্সড HDMI 2-ইনপুট এবং 1-আউটপুট এবং 4 ডিসপ্লে মোড সমর্থন করে；

3. 1080p হাই ডেফিনিশন রেজোলিউশন পর্যন্ত সমর্থন করে;

4. স্কেলার আপ, স্কেলার ডাউন ফাংশন সমর্থন করে;

5. মাল্টি আউটপুট রেজোলিউশন সমর্থন;

6. ডিজিটাল অডিও ফরম্যাট LPCM/AC3/DTS সমর্থন করে

3.প্যাকেজ

• HDMI 2x1 মাল্টি-ভিউয়ার -------------------------------------------------- ---------------- 1 পিসিএস
• 5V1A ডিসি পাওয়ার অ্যাডাপ্টার ----------------------------------------------------------- ------------------- 1 পিসিএস
• অপারেশন ম্যানুয়াল ------------------------------------------------ ------------------------- 1 পিসিএস

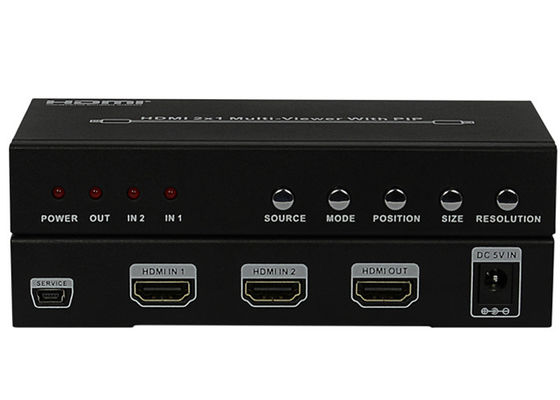

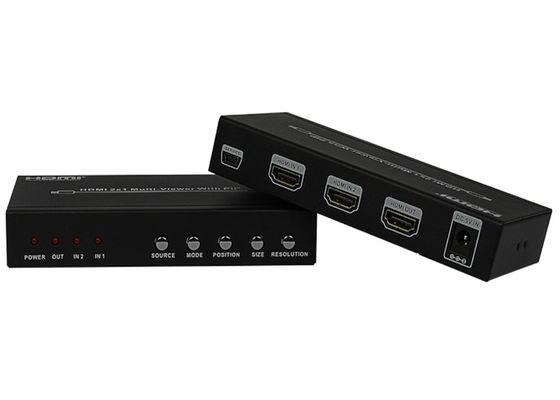

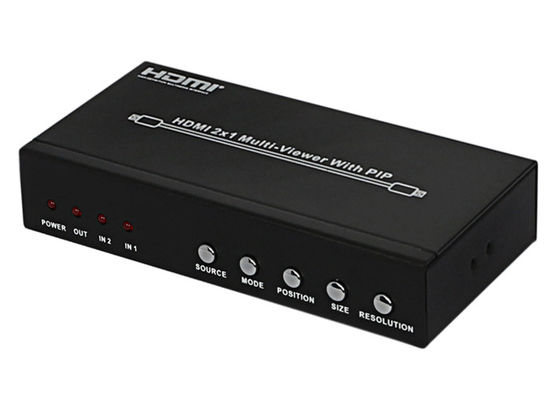

4. পিআইপি সহ HDMI 2x1 মাল্টি-ভিউয়ারের জন্য পণ্যের ছবি:

5. বিশেষ উল্লেখ

1.ভিডিও ব্যান্ডউইথ 225MHz[6.75Gbps]

2.ইনপুট পোর্ট 2 × HDMI (মহিলা প্রকার)

3.আউটপুট পোর্ট 1 × HDMI (মহিলা প্রকার),

4.অডিও আউটপুট PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

5.ইনপুট রেজোলিউশন 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz,1080i50/60Hz,

1080p24/30/50/60Hz,800x600@60, 1024x768@60,1280x720@60,1920x1080@60;

আউটপুট রেজোলিউশন 1080p,1080i,720p,1024x768,1360x768

6.ESD সুরক্ষা মানব দেহের মডেল: ±8 kV (এয়ার-গ্যাপ ডিসচার্জ) ±4 kV (যোগাযোগ স্রাব)

7. পাওয়ার সাপ্লাই 5V/1A DC (US/EU মান, CE/FCC/UL প্রত্যয়িত)

8. মাত্রা 70 মিমি (W) × 140 মিমি (D) × 25 মিমি (H)

9. ওজন 300 গ্রাম

10. চ্যাসিস উপাদান ধাতু

11. সিল্কস্ক্রিন রঙ কালো

12. অপারেটিং তাপমাত্রা 0 °C~40 °C/ 32°F~104°F

13. স্টোরেজ তাপমাত্রা −20 °C ~ 60 °C/−4 °F ~ 140 °F

14. আপেক্ষিক আর্দ্রতা 20~90% RH (অ ঘনীভূত)

15. বিদ্যুৎ খরচ (সর্বোচ্চ) 10W

6.অপারেশন নিয়ন্ত্রণ এবং ফাংশন

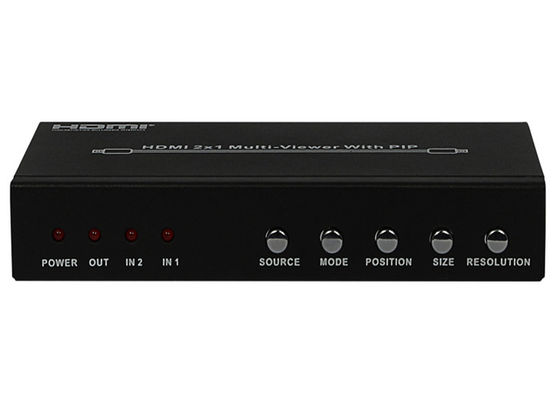

সম্মুখ প্যানেল

• শক্তি চালিত: এই লাল LED আলোকিত হয় যখন ডিভাইসটি পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত থাকে।
• আউটপুট LED: এই লাল LED আলোকিত হয় যখন টিভি প্লাগ সংশ্লিষ্ট HDMI আউটপুট

বন্দর।

• ভিতরে2 এলইডি: এই লাল LED আলোকিত হয় যখন HDMI IN2 প্রধান চিত্র হিসাবে নির্বাচিত হয়।
• আমিএন1 এলইডি: এই লাল LED আলোকিত হয় যখন HDMI IN1 প্রধান চিত্র হিসাবে নির্বাচিত হয়।
• সূত্র: প্রধান চিত্র হিসাবে ইনপুট উত্স নির্বাচন করতে বোতাম টিপুন, এবং LED সংশ্লিষ্ট ইনপুট উত্স নির্দেশ করবে।
• মোড: ডিসপ্লে মোড নির্বাচন করতে বোতাম টিপুন। ※ বর্ণনা দেখুন 1.
• অবস্থান: পিআইপি মোডে থাকাকালীন সাব ইমেজের অবস্থান নির্বাচন করতে বোতাম টিপুন।
• আকার: পিআইপি মোডে থাকাকালীন সাব ইমেজের আকার নির্বাচন করতে বোতাম টিপুন।
• রেজোলিউশন: আউটপুট রেজোলিউশন নির্বাচন করতে বোতাম টিপুন।

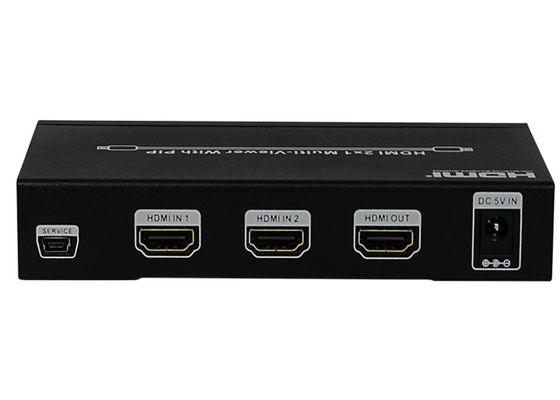

পিছনের প্যানেল

• পরিষেবা: RS232 টুলের মাধ্যমে কম্পিউটারের সাথে সংযুক্ত, এবং হোস্ট-কম্পিউটার সফ্টওয়্যারের মাধ্যমে নিয়ন্ত্রিত।
• এইচডিএমআই ইন1: এই স্লট যেখানে আপনি DVD, PS3 থেকে HDMI সোর্স আউটপুট সংযোগ করেন৷
• এইচডিএমআই ইন2: এই স্লট যেখানে আপনি DVD, PS3 থেকে HDMI সোর্স আউটপুট সংযোগ করেন৷
• HDMI আউটপুট: এই স্লট যেখানে আপনি HDMI তারের সাথে HDTV বা মনিটর সংযোগ করেন৷
• DC 5V ভিতরে: ইউনিটে 5V DC পাওয়ার সাপ্লাই প্লাগ করুন এবং অ্যাডাপ্টারটিকে AC ওয়াল আউটলেটের সাথে সংযুক্ত করুন।

7. ডিeলিপি 1 মোড ভূমিকা:

1.মোড 1: ওয়ান-ভিউ মোড

2. মোড 2: পিআইপি মোড

3. Mode3: POP মোড A

4. মোড 4: POP মোড B

8.আবেদনের উদাহরণ
