পণ্যের বিবরণ:
|
| ট্রান্সমিটার: | ট্রান্সমিটার | ইন্টারফেস: | SDI Output(BNC female); SDI আউটপুট (BNC মহিলা); HDMI Output(Type A female); |
|---|---|---|---|
| সরবরাহ ভোল্টেজ পরিসীমা: | 7-36V ডিসি | ট্রান্সমিশন রেঞ্জ: | 150 মিটার |
| শক্তি খরচ: | < 6W | আকার: | (L x W x H): 95.4*152.2*26mm |
| ইনপুট ভিডিও ফরম্যাট: | SDI:3G, HD, এবং SD-SDI(স্বয়ংক্রিয়ভাবে নির্বাচিত): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59. | ভিডিও প্রসেসিং কালার ডেপথ: | RSSI-Blue(5 LEDs); RSSI-ব্লু (5 LEDs); Link-Yellow; লিঙ্ক-হলুদ; VIDEO |
| বিশেষভাবে তুলে ধরা: | SDI HDMI ওয়্যারলেস এক্সটেন্ডার,150m HDMI ওয়্যারলেস এক্সটেন্ডার,150m HDMI ওয়াইফাই এক্সটেন্ডার |
||

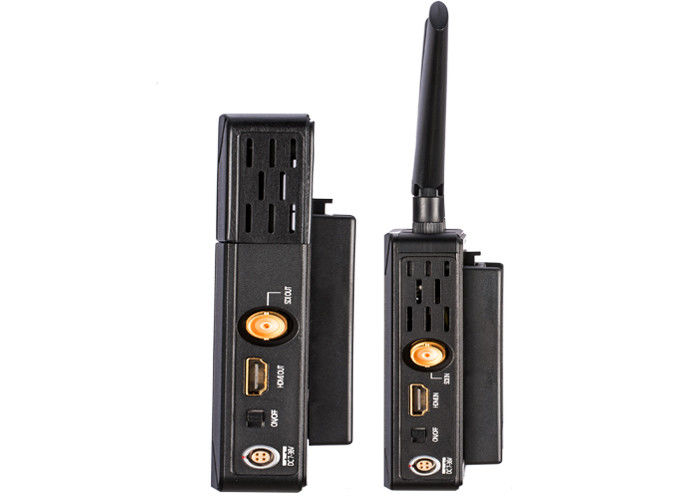

150 মিটার 3G SDI HDMI ওয়্যারলেস এক্সটেন্ডার কোনো বিলম্ব ছাড়াই
PRO150,150 মিটার WHDI HDMI এবং 3G-SDI ওয়্যারলেস এক্সটেন্ডার কোনো বিলম্ব ছাড়াই
বৈশিষ্ট্য:
1. Sony F970 ব্যাটারি ফিতে, ফিল্ড ব্যাটারি ইনস্টল এবং প্রতিস্থাপনের জন্য সুবিধাজনক।
2. সমস্ত ইনপুট এবং আউটপুট পোর্টে +-8 kV ESD সুরক্ষা স্তর রয়েছে (HBM, যোগাযোগের স্রাব).. প্লাগ অ্যান্ড প্লে - কোনও সফ্টওয়্যারের প্রয়োজন নেই৷
3. প্রফেশনাল স্ট্যান্ডার্ড 4-পিন LEMO পাওয়ার প্লাগ।
4. প্রতিটি RX(রিসিভার) কারখানায় অনন্য TX(ট্রান্সমিটার) এর সাথে যুক্ত।
5. মজবুত কুলিং এবং স্থায়িত্ব সহ শিল্প ধাতু এবং প্লাস্টিকের কেস।
6. RX অন্তর্নির্মিত দিকনির্দেশক অ্যান্টেনা।
7. ওয়্যারলেস পাওয়ার স্ট্যাটাস, ভিডিও স্ট্যাটাস এবং রিসিভার RSSI এর জন্য সিগন্যাল ইন্ডিকেটর।
8. হার্ড বহন ক্ষেত্রে পণ্য জল এবং শক প্রমাণ প্রদান.
স্পেসিফিকেশন
|
|
|
/ |
|
SDI:3G, HD, |
|
|
|
|
|
|
এবং SD-SDI(স্বয়ংক্রিয়ভাবে নির্বাচিত): |
|
||
|
|
|
|
|
|
||
|
আউটপুট ভিডিও ফরম্যাট |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ভিডিও প্রসেসিং কালার ডেপথ |
|
লিঙ্ক-হলুদ; ভিডিও-সবুজ |
|
RSSI-ব্লু (5 LEDs);লিঙ্ক-হলুদ; |
|
|
|
|
|
ভিডিও-সবুজ |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ফ্রিকোয়েন্সি ব্যান্ড |
|
5.1-5.9GHz, চীনের সাথে কনফিগারযোগ্য, |
|
5.1-5.9GHz, চীনের সাথে কনফিগারযোগ্য, |
|
|
|
|
উত্তর আমেরিকা, ইউরোপ, ইত্যাদি |
|
উত্তর আমেরিকা, ইউরোপ, ইত্যাদি |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
মডুলেশন মোড |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ট্রান্সমিশন পাওয়ার |
|
সর্বোচ্চ 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
রিসিভার সংবেদনশীলতা |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ব্যান্ডউইথ দখল করেছে |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
তাপমাত্রা সীমা |
|
0-40 ℃ (কাজের তাপমাত্রা); |
|
0-40 ℃ (কাজের তাপমাত্রা); |
|
|
|
|
|
-20-60 ℃ (স্টোরেজ তাপমাত্রা) |
|
-20-60 ℃ (স্টোরেজ তাপমাত্রা) |
|
|
|
|
|
|
|
|
|
|
স্থাপন
1) নিশ্চিত করুন যে ক্যামেরার ভিডিও সোর্স আউটপুট ঠিক আছে, এবং HD মনিটর চালু আছে এবং সংযুক্ত ভিডিও ইনপুটে সুইচ করা হয়েছে
বন্দর

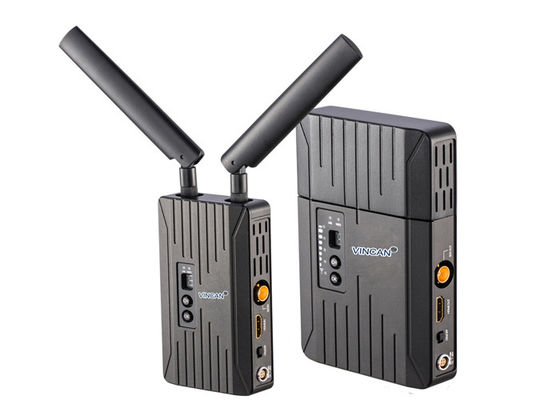

2) 2 টিএক্স অ্যান্টেনা ইনস্টল করা আছে তা নিশ্চিত করুন।সর্বোত্তম ফলাফলের জন্য একটি "V" আকারে দ্বৈত অ্যান্টেনা সেট করুন এবং এর অবাধ লাইন বজায় রাখুন
ট্রান্সমিটার এবং রিসিভারের মধ্যে দৃষ্টি।আপনার রেফারেন্স জন্য চিত্র নীচে
3) নিশ্চিত করুন যে সমস্ত ইনপুট, আউটপুট SDI বা HDMI কেবল সংযুক্ত আছে৷
4) নিশ্চিত করুন যে ট্রান্সমিটার এবং রিসিভার উভয়ই ব্যাটারি বা ডিসি ইনপুটের মাধ্যমে চালিত হয়।তারপর যথাক্রমে ট্রান্সমিটার এবং রিসিভারের পাওয়ার সুইচ চালু করুন।পাওয়ার ইন্ডিকেটর তখন আলোকিত হবে।
5) নিশ্চিত করুন যে ট্রান্সমিটার এবং রিসিভার একই ফ্রিকোয়েন্সি সহ সেট করা আছে।
6) ক্যামেরা চালু থাকলে এবং ভিডিও ইনপুট ঠিক থাকলে, TX পাশের ভিডিও সূচকটি আলোকিত হবে।
7) TX-এর সাথে RX-এর ওয়্যারলেস লিঙ্ক শেষ হওয়ার আগে, RSSI সূচক এবং ভিডিও নির্দেশক বন্ধ থাকে;ওয়্যারলেস লিঙ্ক সম্পন্ন হলে, RSSI সূচক হবে
প্রথমে আলো এবং সংকেত শক্তি নির্দেশ করুন।যদি রিসিভার এয়ার ইন্টারফেস থেকে অভ্যন্তরীণভাবে বেতার ভিডিও স্বাভাবিক সনাক্ত করে, ভিডিও
সূচক আলো হবে।এর আগে, যদি রিসিভারের SDI বা HDMI ভিডিও আউট পোর্টে HD মনিটর সংযুক্ত থাকে, তাহলে এটি একটি OSD প্রদর্শন করবে
নীচের চিত্রের মত সংযোগ লিঙ্ক.
8) লিঙ্কের শক্তি এবং সংকেত চ্যানেলের অবস্থার উপর নির্ভর করে সিস্টেমটি লিঙ্কটি তৈরি করতে 20-30 সেকেন্ড ব্যয় করবে।যখন বেতার লিঙ্ক হয়
প্রতিষ্ঠিত RSSI আলো আলোকিত হবে, বর্তমান বেতার সংকেত শক্তি নির্দেশ করে, VIDO সূচক আলোকিত হবে এবং সংযুক্ত HD মনিটর
রিয়েল-টাইম ভিডিও এবং অডিও বাজানো হবে।
ফ্রিকোয়েন্সি নির্বাচন
ওয়্যারলেস ট্রান্সমিশন সিস্টেমটি 5.1-5.9GHz ফ্রিকোয়েন্সি ব্যান্ডে কাজ করে এবং নমনীয়ভাবে অন্যান্য লাইসেন্সপ্রাপ্ত বা আইএসএম ব্যান্ডে কনফিগার করা যেতে পারে
বিভিন্ন বিশ্বব্যাপী অঞ্চল মিটমাট করা।ট্রান্সমিটারের সামনের প্যানেলে একটি ফ্রিকোয়েন্সি নির্বাচন বোতাম রয়েছে (নীচের চিত্রটি দেখুন), যা
সর্বাধিক 4টি কার্যকরী ফ্রিকোয়েন্সি চ্যানেল সরবরাহ করে এবং সর্বাধিক 4টি একযোগে রিসিভার ইউনিট সমর্থন করে।
