পণ্যের বিবরণ:
|
| ভিজিএ: | HD15 ইন্টারফেস এবং 3.5 সাপোর্ট 640*480/85HZ থেকে 1920*1200/60HZ এর 1 অডিও ইন্টারফেসের সাথে লিঙ্ক | HDMI: | HDMI 1.4(HDCP 1.3) DVI 1.0 ,HDMI এম্বেড অডিও |
|---|---|---|---|
| ভিডিও: | NTSC, PAL এবং SECAM-এর স্টেটেম স্বয়ংক্রিয় সনাক্তকরণ, 3.5 এর 1টি অডিও ইন্টারফেসের সাথে লিঙ্ক | ইউএসবি: | Standard interface of 2.0,can insert U disk,embed audio; 2.0 এর স্ট্যান্ডার্ড ইন্টারফেস, ই |
| শ্রুতি: | 3.5 অডিও ইন্টারফেস, বাম এবং ডান চ্যানেল এবং স্টেরিও সমর্থন করে, এভি সিগন্যাল ST ক্রোনাসলি সুইচ | নিয়ন্ত্রণ মোড: | আইআর, কেস কী |
| পাওয়ার সাপ্লাই: | AC: 100 থেকে 240 V | শক্তি: | 20W |
| মাত্রা(1U): | 1U 19 ইঞ্চি স্ট্যান্ডার্ড ক্রেট, 442mm(L)*45mm(H)*242mm(W) | ওজন (1U): | 2.5 কেজি |
| ইনপুট পোর্ট: | 1 চ্যানেল HDMI ইনপুট পোর্ট | আউটপুট পোর্ট: | 9 চ্যানেল HDMI আউটপুট পোর্ট |
| বিশেষভাবে তুলে ধরা: | 20W HDMI ভিডিও ওয়াল কন্ট্রোলার,দৈর্ঘ্য 442mm HDMI ভিডিও ওয়াল কন্ট্রোলার,20W HDMI ওয়াল কন্ট্রোলার |
||

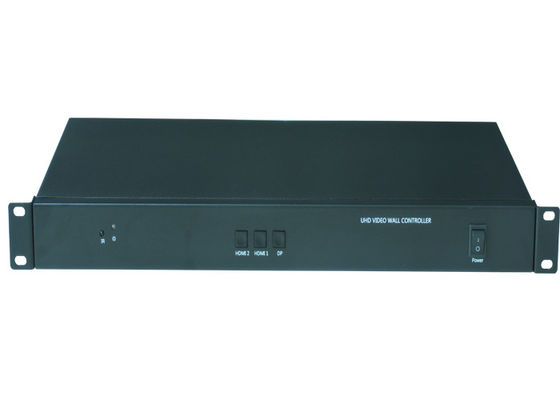

শৈল্পিক স্বাধীনতার সাথে মাল্টি অ্যাঙ্গেল 20W HDMI ভিডিও ওয়াল কন্ট্রোলার
I. ইনস্টলেশন নির্দেশাবলী
আপনার মূল্যবান সময় বাঁচানোর জন্য, এই ম্যানুয়াল সাধারণ সাধারণ জ্ঞানের পরিচয় দেয় না
বৈদ্যুতিক যন্ত্রপাতি ব্যবহার,
অনুগ্রহ করে সাধারণ বৈদ্যুতিক যন্ত্রপাতির সাধারণ জ্ঞান অনুসরণ করুন। ডিভাইসটি ব্যবহার করার আগে,
অপারেটিং পড়ুন দয়া করে নির্দেশাবলী সাবধানে যাতে আপনি দ্রুত পরিচিত হতে পারেন
কমিশনিং এবং ডিভাইসের ব্যবহার সঙ্গে.
২.ইনস্টলেশন পদক্ষেপ

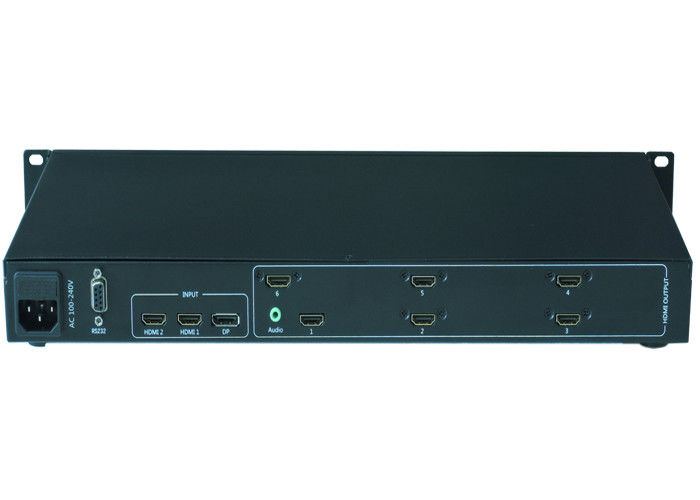

1. স্প্লিসিং প্রসেসরের HDMI আউটপুটকে লিকুইড ক্রিস্টাল ডিসপ্লে ইউনিটের HDMI ইনপুট পোর্টের সাথে সংযুক্ত করুন,
এবং প্রতিটি ডিসপ্লে ইউনিট স্প্লিসিং প্রসেসরের যেকোনো HDMI আউটপুট পোর্টের সাথে সংযুক্ত করা যেতে পারে;
2. HDMI1, HDMI2, এবং DP ইন্টারফেসের যেকোনো একটিতে প্রদর্শিত সিগন্যাল উৎসকে সংযুক্ত করুন;
3. আপনি প্রথমবার ভিডিও ওয়াল কন্ট্রোলার সেট আপ করার সময়, আপনাকে এর RS232 ইন্টারফেসের সাথে সংযোগ করতে হবে
সিরিয়াল তারের মাধ্যমে ভিডিও প্রাচীর নিয়ামক.
ইনস্টলেশন ডায়াগ্রামটি নিম্নরূপ:
III.শক্তি চালু
উপরের তারগুলি সংযুক্ত হওয়ার পরে, 100-240V AC পাওয়ার সাপ্লাই প্লাগ করুন,
ডিভাইসের পাওয়ার সুইচ চালু করুন,
পাওয়ার ইন্ডিকেটর লাইট লাল, এবং ডিভাইসটি কাজের অবস্থায় আছে;
Ⅳপ্রযুক্তিগত পরামিতি
| নাম | স্পেসিফিকেশন |
| ইনপুট সংকেত | |
| ভিজিএ |
HD15 ইন্টারফেস এবং 3.5 এর 1টি অডিও ইন্টারফেসের সাথে লিঙ্ক সমর্থন 640*480/85HZ থেকে 1920*1200/60HZ |
| HDMI | HDMI 1.4(HDCP 1.3) DVI 1.0 ,HDMI এম্বেড অডিও |
| ভিডিও | NTSC,PAL এবং SECAM-এর স্টেটেম স্বয়ংক্রিয় সনাক্তকরণ, 3.5 এর 1টি অডিও ইন্টারফেসের সাথে লিঙ্ক |
| ইউএসবি |
2.0 এর স্ট্যান্ডার্ড ইন্টারফেস, ইউ ডিস্ক সন্নিবেশ করতে পারে, অডিও এম্বেড করতে পারে; ভিডিও, ইমেজ, MP3, TXT সমর্থন করে |
| আউটপুট সংকেত | 9টি পর্যন্ত HDMI সিগন্যাল আউটপুট 1920x1080@60HZ পর্যন্ত আউটপুট রেজোলিউশনের সাথে কাস্টমাইজ করা যেতে পারে। |
| HDMI ইন্টারফেস | |
| শ্রুতি | 3.5 অডিও ইন্টারফেস, বাম এবং ডান চ্যানেল এবং স্টেরিও সমর্থন করে, এভি সংকেত ST ক্রোনাসলি সুইচ |
| অন্যান্য | |
| নিয়ন্ত্রণ মোড | আইআর, কেস কী |
| পাওয়ার সাপ্লাই | AC: 100 থেকে 240 V |
| যৌথ প্যাটার্ন | কোয়াড স্ট্যান্ডার্ড জয়েন্ট, একক মেশিন কাস্টমাইজ জয়েন্ট 2 থেকে 9 |
| শক্তি | 20W |
| কেস আকার | |
| মাত্রা(1U) | 1U 19 ইঞ্চি স্ট্যান্ডার্ড ক্রেট, 442mm(L)*45mm(H)*242mm(W) |
| ওজন (1U) | 2.5 কেজি |
| পণ্যের নাম | শৈল্পিক স্বাধীনতা সহ মাল্টি অ্যাঙ্গেল 20W HDMI ভিডিও ওয়াল কন্ট্রোলার |
