পণ্যের বিবরণ:
|
| পণ্যের নাম: | 5x2 ভিডিও ওয়াল কন্ট্রোলার ইউএসবি/এইচডিএমআই/ভিজিএ/এভি টিভি প্রসেসর 10 টিভি LED/LCD ডিসপ্লের জন্য একট | ইনপুট সংকেত: | ভিজিএ, এইচডিএমআই, ভিডিও, ইউএসবি |
|---|---|---|---|
| আউটপুট সংকেত: | 10 x HDMI আউটপুট | শ্রুতি: | 3.5 অডিও ইন্টারফেস, বাম এবং ডান চ্যানেল এবং স্টেরিও সমর্থন করে, সিঙ্ক্রোনাসভাবে এভি সিগন্যাল সুইচ |
| নিয়ন্ত্রণ মোড: | RS232, রিমোট, কেস কী | পাওয়ার সাপ্লাই: | AC 100 থেকে 240 V |
| শক্তি: | 20W | মাত্রা(1U): | 1U 19 ইঞ্চি স্ট্যান্ডার্ড ক্রেট, 442mm(L)*45mm(H)*242mm(W) |
| ওজন (1U): | 2.5 কেজি | ||
| বিশেষভাবে তুলে ধরা: | 5x2 LCD ভিডিও ওয়াল কন্ট্রোলার,1U LCD ভিডিও ওয়াল কন্ট্রোলার,5x2 টিভি ভিডিও ওয়াল প্রসেসর |
||
5x2 এলসিডি ভিডিও ওয়াল কন্ট্রোলার ইউএসবি এইচডিএমআই ভিজিএ ভিডিও এভি টিভি প্রসেসর

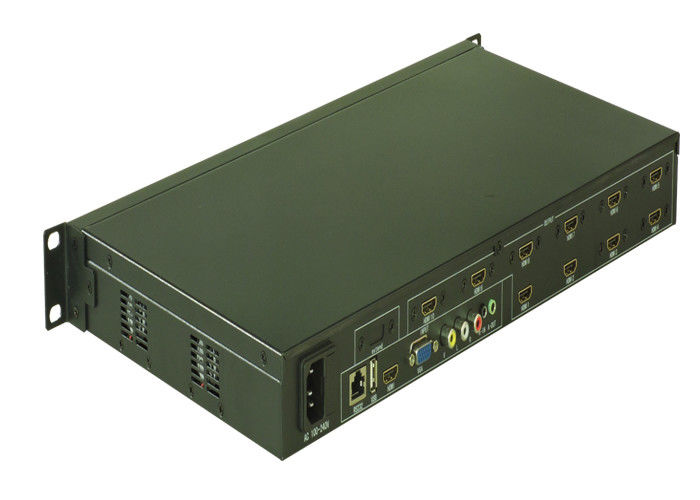

5x2 ভিডিও ওয়াল কন্ট্রোলার ইউএসবি/এইচডিএমআই/ভিজিএ/এভি টিভি প্রসেসর 10 টিভি LED/LCD ডিসপ্লের জন্য একটি স্ক্রিন স্প্লিসিং দেখায়
1, পণ্য পরিচিতি:
5x2 ভিডিও ওয়াল কন্ট্রোলার ইউএসবি/এইচডিএমআই/ভিজিএ/এভি টিভি প্রসেসর 10 টিভি LED/LCD ডিসপ্লের জন্য একটি স্ক্রিন স্প্লিসিং দেখায়
একটি সত্যিকারের ডিজিটাল বজায় রেখে LCD টিভি, DID, DLP, প্লাজমা ইত্যাদি সহ একাধিক ভিডিও ওয়ালে ক্যাপচার, AD রূপান্তর, রুট, সমস্ত-ফরম্যাট সংকেত বিতরণ করার জন্য একটি সত্যিকারের ইন/আউট মডুলার ভিডিও ওয়াল প্রসেসর হিসাবে ডিজাইন করা হয়েছে। সংকেত
LM-TV10 2x5 ভিডিও ওয়াল কন্ট্রোলার বিভিন্ন ভিডিও ইন্টারফেস সহ, অন্তর্ভুক্ত HDMI, VGA, AV,এবং এটি ইউএসবি ইন্টারফেসের মাধ্যমে ভিডিও (যেমন RMVB), অডিও (এমপি 3 এর মতো), ফটো (জেপিজির মতো) ডিকোড করতে পারে।অডিও সহ প্রতিটি ভিডিও একসাথে সুইচ করা যেতে পারে।আউটপুট HDMI ইন্টারফেস, রেজোলিউশন হল 1080P বা 720P, ব্যবহারকারী দ্বারা নির্বাচিত।
5x2 ভিডিও ওয়াল কন্ট্রোলার ইউএসবি/এইচডিএমআই/ভিজিএ/এভি টিভি প্রসেসর 10 টিভি LED/LCD ডিসপ্লের জন্য একটি স্ক্রিন স্প্লিসিং দেখায়
ভিডিও ওয়াল কন্ট্রোলার হতে পারে রিমোট, বোতাম এবং RS232 দ্বারা নিয়ন্ত্রিত.
2, ফাংশন ভূমিকা:
1, মাল্টি-স্ক্রিন মডেল
মডুলার ডিজাইন গ্রহণ করার কারণে ব্যবহারকারী আউটপুট মডিউল বাড়াতে বা কমাতে পারে।এবং একক মেশিন 25 সর্বাধিক HDMI যৌথ সংকেত আউটপুট করতে পারে সামঞ্জস্যপূর্ণ DVI প্রোটোকলের সাথে।এটি ক্যাসকেড সংযোগের মাধ্যমে সীমাহীন যুগ্ম উপলব্ধি করতে পারে;ব্যবহারকারীর চাহিদা অনুযায়ী, একক মেশিন বিভিন্ন ধরণের মাল্টি-স্ক্রিন প্যাটার্ন যেমন 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5 কাস্টমাইজ করা যায় ,5*2 ect
2, ইনপুট সংকেত

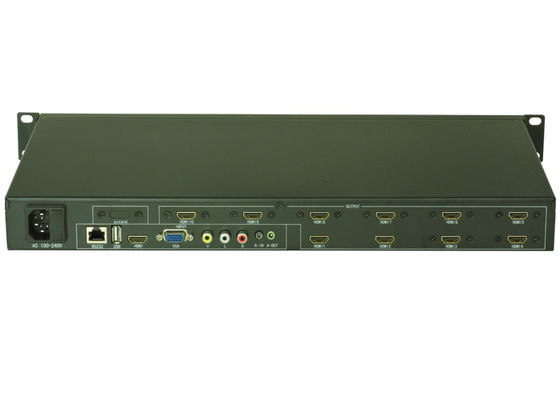

এটি মোট 4টি ইনপুট সংকেত সমর্থন করতে পারে 1টি যৌগিক ভিডিও, 1টি ভিজিএ, 1টি HDMI, 1টি ইউএসবি;এবং HDMI এবং USB ইন্টারফেস সহ অডিও এবং ভিডিও ডিকোডিং ফাংশন, কম্পোজিট ভিডিও এবং VGA সিগন্যাল প্রাসঙ্গিক অডিও ইন্টারফেস যোগ করে। আরও কী, সমস্ত ইনপুট ভিডিও সিগন্যাল সিঙ্ক্রোনাইজেশনে অডিও আউটপুটের সাথে স্যুইচ করতে পারে। নিম্নোক্ত ইন্টারফেস ডায়াগ্রাম:
3, মিরর ফাংশন
সাধারণ মাল্টি-স্ক্রিন প্রসেসরের সাথে তুলনা করুন, এটি প্রতিটি একক ডিসপ্লে ইউনিটের দিকে 180° মিরর ওভারটার্ন ফাংশন উপলব্ধি করতে পারে।এটি LCD জয়েন্টের ব্যবধান দ্রুত হ্রাস করবে, যা ব্যবহারকারীর যৌথ সাধারণ LCD টিভির সময় LCD টিভি 180° এর দিকে উল্টে গেলে চিত্রটিকে আরও প্রাণবন্ত করে তোলে।
উল্টে দেওয়ার আগে ওভারটার্নের পরে
4, প্রান্ত ফাঁকা ফাংশন
প্রান্ত ফাঁকা ফাংশন ছাড়া, সমস্ত জয়েন্ট ডিসপ্লে ইউনিটে ফ্রেম গ্যাপ রয়েছে, যা চিত্রকে দৃষ্টিশক্তিতে ছিঁড়ে ফেলে এবং অপ্রাকৃতিক বোধ করে; রূপান্তর ছাড়াই চিত্রটি আরও প্রাকৃতিক এবং প্রাণবন্ত এবং প্রান্ত ফাঁকা প্রক্রিয়ার পরে আঁকা। নিম্নোক্ত তুলনা চিত্র রয়েছে;
প্রান্ত ফাঁকা ফাংশন ছাড়া প্রান্ত ফাঁকা প্রক্রিয়ার পরে
5, USB ট্রান্সমিট ফাংশন
প্রোডাক্ট ইউএসবি ট্রান্সমিট এবং জয়েন্ট ফাংশন সাপোর্ট করতে পারে। LCD জয়েন্ট বেসিক ফাংশন শেষ করার পর, ব্যবহারকারী শুধুমাত্র ভিডিও বা ইমেজ জয়েন্ট প্যাটার্ন প্লে সেট করতে পারে। এটা সহজ এবং দরকারী, কোন কম্পিউটার বা অন্য ব্রডকাস্ট ইকুইপমেন্টের অতিরিক্ত বরাদ্দের প্রয়োজন নেই, শুধুমাত্র আমাদের করতে হবে সন্নিবেশ করান। আমাদের পণ্য মাল্টি-সিন প্রক্রিয়ায় ইউএসবি ইন্টারফেসে একটি ইউ ডিস্ক।
6, কী ফাংশন
***9টি HDMI আউটপুট সহ একাধিক স্প্লিসিং ফাংশন (3×3, 2×4, 4×2)
***1 HDMI, 1 DVI, 1 VGA, 1 USB সহ একাধিক ভিডিও ইনপুট সংকেত৷
***মিরর ফাংশন সমর্থন করে
***প্রান্ত মাস্ক ফাংশন সমর্থন
***RS232 এবং রিমোট কন্ট্রোল সমর্থন করুন
| ভিডিও | |
| প্রোটোকল | সমর্থন hdcp1.3 প্রোটোকল, সমর্থন hdmi1.3 প্রোটোকল, dvi1.0 প্রোটোকলের সাথে সামঞ্জস্যপূর্ণ |
| লাভ করা | 0 ডিবি |
| ইন্টারফেস ব্যান্ডউইথ | 2.25Gbps (মোট 6.75Gbps, প্রতি রঙে 2.25Gbps) |
| সর্বাধিক সমর্থন রেজোলিউশন |
HDPC:1920x1200P@60_24bit, HDTV:1920x1080P@60_36bit |
| বিট ঘড়ির ঘড়ি | <0.15 টিবিট |
| বিট ওঠার সময় | <0.3Tbit (20%--80%) |
| বিট পতনের সময় | <0.3Tbit (20%--80%) |
| সর্বাধিক ট্রান্সমিশন বিলম্ব | 5nS(±1nS) |
| স্যুইচিং গতি | 200 এনএস (সর্বোচ্চ সময়) |
| ভিডিও ইনপুট | |
| ইন্টারফেস | Vga/dvi-d/hdmi-একটি মহিলা ইন্টারফেস |
| সংকেত শক্তি | TMDS +/- 0.4Vpp |
| প্রতিবন্ধকতা | 50 Ω |
| এডিড লিখুন | এডিড লাইভ পুনর্লিখনযোগ্য |
| প্রস্তাবিত সর্বাধিক ইনপুট দূরত্ব | 1920x1080@60 এ 40 মিটারের কম (প্রত্যয়িত HDMI বিশেষ তারের ব্যবহার প্রস্তাবিত, যেমন মোলেক্স টিএম তারের) |
| ভিডিও আউটপুট | |
| ইন্টারফেস | Vga/dvi-d/hdmi-একটি মহিলা ইন্টারফেস |
| প্রতিবন্ধকতা | 50Ω |
| প্রস্তাবিত সর্বোচ্চ আউটপুট দূরত্ব | 1920x1200@60 এ 10 মিটারের কম (প্রত্যয়িত HDMI-নির্দিষ্ট তারের যেমন Molex TM তারের ব্যবহার প্রস্তাবিত) |
| নিয়ন্ত্রণ প্রকার | |
| সিরিয়াল নিয়ন্ত্রণ ইন্টারফেস | Rs-232, 9-পিন পুরুষ এবং মহিলা ডি-টাইপ ইন্টারফেস |
| বড রেট এবং প্রোটোকল | বড রেট: 9600, ডেটা বিট: 8 বিট, স্টপ বিট: 1, কোন সমতা নেই |
| সিরিয়াল নিয়ন্ত্রণ পোর্ট গঠন | 2 = TX, 3 = RX, 5 = GND |
| স্পেসিফিকেশন | |
| পাওয়ার সাপ্লাই | 100VAC ~ 240VAC, 50/60 Hz, আন্তর্জাতিক অভিযোজিত পাওয়ার সাপ্লাই |
| তাপমাত্রা | স্টোরেজ এবং ব্যবহারের তাপমাত্রা: -20° ~ +70° |
| আর্দ্রতা | সঞ্চয়স্থান এবং ব্যবহার আর্দ্রতা: 10% ~ 90% |
| চ্যাসিস আকার | প্রকৃত মডেল সাপেক্ষে |
| পণ্যের ওজন | প্রকৃত মডেল সাপেক্ষে |
| ব্যর্থতা মধ্যে সময় মানে | 30,000 ঘন্টা |
| ওয়ারেন্টি | 1 বছরের বিনামূল্যের ওয়ারেন্টি, আজীবন রক্ষণাবেক্ষণ |
কেস কী প্রেস করুন
7, রিমোট কন্ট্রোল ফাংশন
রিমোট কন্ট্রোল হল একচেটিয়া কাস্টমাইজেশন, মাল্টি-স্ক্রিন প্রসেসরের প্রতিটি ফাংশন সম্পূর্ণরূপে রিমোট কীিংয়ের সাথে সামঞ্জস্যপূর্ণ এবং বাজার এটি কিনতে পারে না। রিমোট কট্রোলার অতি-সংবেদনশীল ডিজাইন গ্রহণ করে, তাই এটি দূরত্ব অর্জনযোগ্যতা 7 থেকে 10 মিটার, এবং এটি সমস্ত কিছু পূরণ করতে পারে মাল্টি-স্ক্রিন প্রসেসরের ফাংশন, যেমন সেটিংস, সুইচ, অ্যাডজাস্ট। নিচের ছবিটি দেখায়:
8, সিস্টেম টপোলজি
9. আমাদের পরিষেবা:
