পণ্যের বিবরণ:
|
| পণ্যের নাম: | 6টি HDBaseT আউটপুট পোর্ট সহ HDBaseT 70 মিটার এক্সেন্ডারের মাধ্যমে আল্ট্রা স্লিম 4K HDMI | HDBaseT সংযোগকারী: | RJ45 |
|---|---|---|---|
| HDBaseT দূরত্ব: | 70 মিটার এবং 100 মিটার | ব্যান্ডউইথ: | 10.2 জিবিপিএস |
| HDBaseT সংস্করণ: | V1.0 | আইআর স্পেসিফিকেশন: | সমর্থন 0 ~ 38 Khz |
| বিশেষভাবে তুলে ধরা: | 70M ইউএসবি ভিডিও এক্সটেন্ডার,ইউনিক্স ইউএসবি ভিডিও এক্সটেন্ডার,উইন্ডোজ এইচডি ভিডিও এক্সটেন্ডার |
||
পন্যের স্বল্প বিবরনী:
ট্রান্সমিটার:
①HDBaseT আউট: পাওয়ার অন্তর্ভুক্ত সমস্ত ডেটা সংকেত প্রেরণের জন্য একটি একক CAT5e/6/7 কেবল দিয়ে রিসিভার ইউনিটের সাথে সংযোগ করুন৷
(2) আইআর ব্লাস্টারের সরাসরি লাইন-অফ-সাইটের মধ্যে থাকা ডিভাইসগুলিতে IR সংকেত প্রেরণ করতে IR ব্লাস্টারের সাথে IR আউট কানেক্ট করুন।
⑶IR IN: দূরবর্তী অবস্থানে থাকা ডিভাইসের IR নিয়ন্ত্রণ পরিসর প্রসারিত করতে IR এক্সটেন্ডারের সাথে সংযোগ করুন।নিশ্চিত করুন যে রিমোটটি ব্যবহার করা হচ্ছে তা আইআর এক্সটেন্ডারের সরাসরি লাইন-অফ-সাইটের মধ্যে রয়েছে।
④HDBaseT অ্যাক্টিভ LED: ডিভাইস পাওয়ার চালু হলে এই LED প্রতি সেকেন্ডে ঝিকঝিক করবে।
⑤HDBaseT লিঙ্ক LED: ট্রান্সমিটার এবং রিসিভারের মধ্যে HDBaseT লিঙ্ক প্রতিষ্ঠিত হলে এই LED আলোকিত হবে।
①HDMI IN: HDMI উত্স সরঞ্জামের সাথে সংযোগ করে যেমন একটি DVD বা Blu-ray প্লেয়ার৷
②RS232: RS-232 কমান্ড ট্রান্সমিশনের জন্য RS232 টার্মিনাল থেকে D-Sub 9-pin কেবলের মাধ্যমে একটি PC বা ল্যাপটপের সাথে সংযোগ করুন।
(3) HDCP LED: ডিভাইসে HDCP না থাকলে এই LED চকচকে হবে, ডিভাইসে HDCP থাকলে সবসময় আলোকিত হবে।
রিসিভার:
①HDBaseT IN: সমস্ত ডেটা সিগন্যাল ট্রান্সমিশনের জন্য একটি একক CAT5e/6/7 কেবল দিয়ে রিসিভার ইউনিটের সাথে সংযোগ করুন এতে পাওয়ার রয়েছে৷
② আইআর আউট কানেক্ট করুন আইআর ব্লাস্টারের সরাসরি লাইন-অফ-সাইটের মধ্যে থাকা ডিভাইসগুলিতে আইআর সিগন্যাল প্রেরণ করতে।
③ IR IN: দূরবর্তী অবস্থানে থাকা ডিভাইসের IR নিয়ন্ত্রণ পরিসর প্রসারিত করতে IR এক্সটেন্ডারের সাথে সংযোগ করুন।নিশ্চিত করুন যে রিমোটটি ব্যবহার করা হচ্ছে তা আইআর এক্সটেন্ডারের সরাসরি লাইন-অফ-সাইটের মধ্যে রয়েছে।
④ HDBaseT অ্যাক্টিভ LED: ডিভাইস পাওয়ার চালু হলে এই LED প্রতি সেকেন্ডে ঝিকঝিক করবে।
⑤HDBaseT লিঙ্ক LED: HDBaseT লিঙ্কটি ট্রান্সমিটার এবং রিসিভারের মধ্যে প্রতিষ্ঠিত হলে এই LED আলোকিত হবে।
⑥DC 12V: ইউনিটে 12V DC পাওয়ার সাপ্লাই প্লাগ করুন এবং অ্যাডাপ্টারটিকে একটি AC আউটলেটের সাথে সংযুক্ত করুন।
① HDMI আউট: HDMI উত্স সরঞ্জাম যেমন DVD বা Blu-ray প্লেয়ারের সাথে সংযোগ করে।
② RS232: RS-232 কমান্ড ট্রান্সমিশনের জন্য RS232 টার্মিনাল থেকে D-Sub 9-pin কেবলের মাধ্যমে একটি PC বা ল্যাপটপের সাথে সংযোগ করুন।
③ HDCP LED: ডিভাইসে HDCP না থাকলে এই LED চকচকে হবে, ডিভাইসে HDCP থাকলে সবসময় আলোকিত হবে।
উত্পাদন বিশেষ উল্লেখ
| ফাংশন | ইনপুট সংকেতের সংখ্যা | ট্রান্সমিটার:6-CH(DVI,HDMI,IR,রিমোট সুইচ) |
| আউটপুট সংকেতের সংখ্যা | রিসিভার:1CH(DVI,HDMI,IR,রিমোট সুইচ) | |
| সংক্রমণ দূরত্ব |
WLHDB-USB70:0-70m WLHDB-USB100:0-100m |
|
| ভিডিও ট্রান্সমিশন কর্মক্ষমতা | ভিডিও ইনপুট ইন্টারফেস | HDMI এবং DVI-I (শুধুমাত্র DVI-D সংকেত সমর্থন করে) |
| ভিডিও আউটপুট ইন্টারফেস | HDMI এবং DVI-I (শুধুমাত্র DVI-D সংকেত সমর্থন করে) | |
| রেজোলিউশন | 1080p/1080i/720p/720i/576p/576i/480p/480i সর্বাধিক সমর্থন 4K×2K | |
| সর্বাধিক স্থানান্তর হার | 10Gbps | |
| আইআর | রিমোট কন্ট্রোল ইন্টারফেস | 3.5 মিমি অডিও পোর্ট |
| রিমোট কন্ট্রোল ইন্টারফেস | IR রিমোট কন্ট্রোল সংকেত | |
| ইউএসবি | প্রোটোকল | শুধুমাত্র USB কীবোর্ড এবং মাউস সমর্থন করে |
| পাওয়ার সাপ্লাই | ভোল্টেজের পরিধি |
ইনপুট:AC110V-220V,50/60HZ আউটপুট: DC9V/1A |
| শক্তি খরচ |
ট্রান্সমিটার: 5W রিসিভার: 5W |
|
| চেহারা বৈশিষ্ট্য | আকার (L×W×H) |
ট্রান্সমিটার: 112.4 মিমি × 78.9 মিমি × 27.9 মিমি রিসিভার: 112.4 মিমি × 78.9 মিমি × 27.9 মিমি |
| উপাদান | ইস্পাত আবরণ | |
| রঙ | কালো | |
| অপারেটিং এনভায়রনমেন্ট | সংগ্রহস্থল তাপমাত্রা | -40-80℃ |
| আপেক্ষিক আদ্রতা | 0-95% (কোন ঘনীভবন নেই) | |
| কাজ তাপমাত্রা | -15℃-55℃ | |

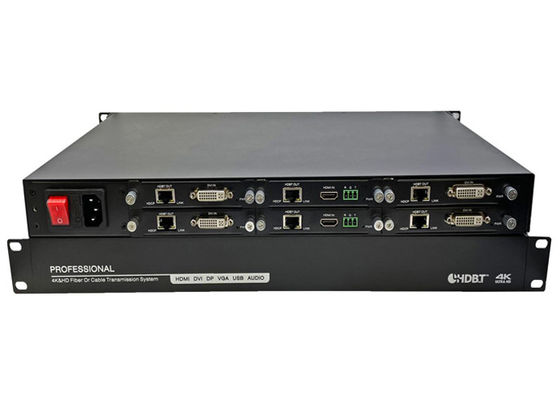

| পণ্যের নাম | 6টি HDBaseT আউটপুট পোর্ট সহ HDBaseT 70 মিটার এক্সেন্ডারের মাধ্যমে আল্ট্রা স্লিম 4K HDMI | |
অ্যাপ্লিকেশন ডায়াগ্রাম ব্যবহার করে:
6টি HDBaseT আউটপুট পোর্ট সহ HDBaseT 70 মিটার এক্সেন্ডারের মাধ্যমে আল্ট্রা স্লিম 4K HDMI
