HDMI1.3 HDCP1.1 / 1.2 সহ 1080P MINI HDMI থেকে SD / HD / 3G SDI কনভার্টার

1.0ভূমিকা

MINI HDMI থেকে SDI কনভার্টার উচ্চ নিশ্চিত করার সময় SDI ডিসপ্লেতে HDMI সংকেত দেখানোর অনুমতি দেয়

বিট রেট 2.970 Gbit/s কোনো ক্ষতি ছাড়াই আপনাকে উচ্চ রেজোলিউশনের সংকেত দিতে।পেশাদারদের জন্য এর অর্থ

দীর্ঘ দূরত্ব ট্রান্সমিশনের জন্য এখন অডিও সহ আপনার হাই ডিএফ HDMI সিগন্যালকে SDI-তে রূপান্তর করা সহজ

এবং SDI ডিসপ্লেতে আপনার কাজ প্রদর্শন করুন।

2.0বৈশিষ্ট্য

***সমর্থন HDMI1.3 HDCP1.1/1.2;

***SDI ডিসপ্লেতে HDMI সোর্স দেখায়।;

SDI ইন্টারফেস 2.970 Gbit/s, 2.970/1.001 Gbit/s, এর বিটরেটে কাজ করে;

1.485 Gbit/s, 1.485/1.001 Gbit/s এবং 270 Mb/s.;

***HDMI ইনপুট সময় সমর্থন করে: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60.;

***HDMI সিগন্যালকে SDI:480i/576i তে SD-SDI (SMPTE 259M-C, 270 Mbit/s এর বিটরেটে) রূপান্তরিত করে

720p/1080i থেকে HD-SDI (SMPTE 292M, 1.485 Gbit/s বা 1.485/1.001 Gbit/s এর বিটরেটে) 1080p থেকে 3G-SDI

(SMPTE 424M/425M-AB, 2.970 Gbit/s এবং 2.970/1.001 Gbit/s এর বিটরেটে)।

***100 মিটার (3G-SDI), 200 মিটার (HD-SDI), বা 300 মিটার (SD-SDI) পর্যন্ত SDI আউটপুট দূরত্ব সমর্থন করে;

***HDMI1.3 HDCP1.1/1.2 সহ 1080P MINI HDMI থেকে SD / HD / 3G SDI কনভার্টার

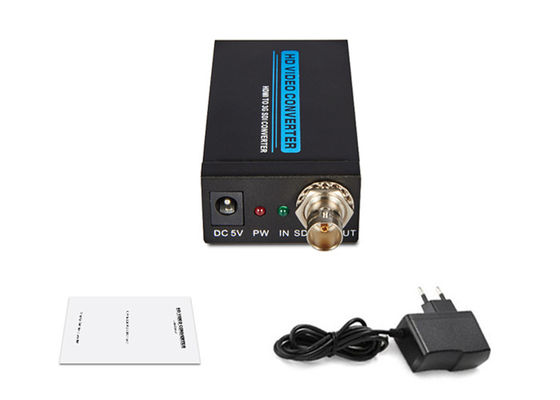

3.0প্যাকেজিং আনুষাঙ্গিক:

এই ইউনিটটি ব্যবহার করার চেষ্টা করার আগে, অনুগ্রহ করে প্যাকেজিং পরীক্ষা করুন এবং নিশ্চিত করুন যে নিম্নলিখিত আইটেমগুলি রয়েছে

শিপিং শক্ত কাগজে:

(1)1080P MINI HDMI থেকে SD/HD/3G SDI কনভার্টার -------------------------------------------1Pcs

(2)5V ডিসি পাওয়ার অ্যাডাপ্টর --------------------------1Pcs

(৩) ব্যবহারকারীর ম্যানুয়াল-------------------------------------------- ------ 1 পিসি

4.0স্পেসিফিকেশন

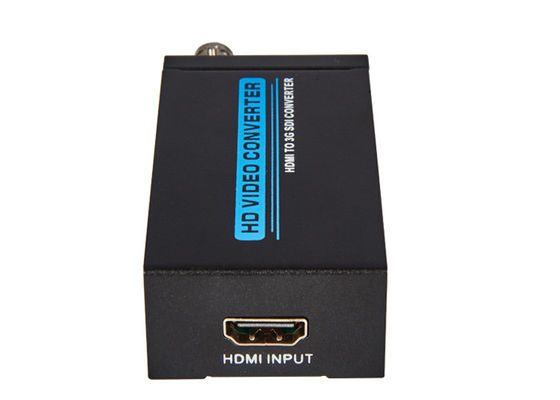

ইনপুট পোর্ট ------------------------------------------------ ---------------------------1 x HDMI;

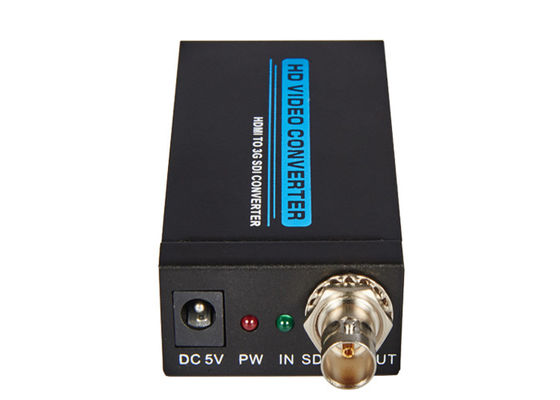

আউটপুট পোর্ট--------------------------------------------------------- 1 x BNC (SDI/HD-SDI/3G-SDI);

এসডিআই ট্রান্সমিশন রেট---------------২.৯৭০ Gbit/s এবং 2.970/1.001 Gbit/s

ইন/আউটপুট রেজোলিউশন------480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

পাওয়ার সাপ্লাই-------------------------------------- ---------------------------ডিসি 5V;

ESD সুরক্ষা মানব দেহের মডেল---------±8kV (এয়ার-গ্যাপ ডিসচার্জ)

±4kV (যোগাযোগ স্রাব);

মাত্রা-------------------------------------- ----82 মিমি x 43.5 মিমি x 23 মিমি;

ওজন ------------------------------------------------- -----------------------------------১৫০ গ্রাম;

অপারেটিং টেম্পারেচার ----------- 0°C ~ 40°C / 32°F ~ 104° চ;

সঞ্চয়স্থানের তাপমাত্রা ---------------- 20°C ~ 60°C / -4°F ~ 140° ফারেনহাইট;

ইলেটিভ আর্দ্রতা ---------------- 20 ~ 90% RH (অ ঘনীভূত);

বিদ্যুৎ খরচ (সর্বোচ্চ) --------------------------------------------- ----------------5W;

পণ্যের নাম-----------------1080P MINI HDMI থেকে SD/HD/3G SDI কনভার্টার HDMI1.3 HDCP1.1/1.2 সহ;

5.0 সংযোগ এবং অপারেশন

5.01 HDMI সিগন্যাল সোর্স এবং HDMI ইনপুটের মধ্যে HDMI কেবল সংযোগ করুন৷

রূপান্তরকারীর।

5.02 কনভার্টার এবং SDI ডিসপ্লের মধ্যে কোঅক্সিয়াল ক্যাবল সংযুক্ত করুন।

5.03 কনভার্টার এবং আউটলেটের মধ্যে পাওয়ার অ্যাডাপ্টার সংযোগ করুন৷

5.04 HDMI সংকেত উৎস এবং প্রদর্শনের পাওয়ার সাপ্লাই খুলুন।পছন্দ করা

সংশ্লিষ্ট ইনপুট পোর্ট, তারপর এটি কাজ করে।
