HDMI1.3 HDCP1.1 / 1.2 সহ 1080P MINI SD / HD / 3G SDI থেকে HDMI কনভার্টার

1.0 ভূমিকা

SDI থেকে HDMI রূপান্তরকারী SD-SDI, HD-SDI এবং 3G-SDI সংকেত HDMI/SDI ডিসপ্লেতে দেখানোর অনুমতি দেয়

2.970 Gbit/s উচ্চ বিট রেট নিশ্চিত করার সাথে সাথে আপনাকে কোনো ক্ষতি ছাড়াই দ্রুত সংকেত ট্রান্সমিশন দিতে।

পেশাদারদের জন্য এর অর্থ হল আপনার 3G SDI সংকেত বিতরণ এবং প্রসারিত করা এখন সহজ

আপনাকে HDMI ডিসপ্লেতে আপনার কাজ প্রদর্শন করার ক্ষমতা দেওয়ার সময় বিল্ট ইন HDMI কনভার্টারকে ধন্যবাদ।

উপরন্তু, লুপ-থ্রু 3G-SDI ডিজাইনের জন্য ধন্যবাদ, ব্যবহারকারীরা SDI এবং উভয়ই উপভোগ করতে পারবেন

HDMI একই সময়ে প্রদর্শন করে।

2.0 বৈশিষ্ট্য

1)2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s-এ কাজ করে

এবং 270Mbits/s.;

2)SMPTE 425M (লেভেল A এবং লেভেল B), SMPTE 424M সমর্থন করে,

SMPTE 292M, SMPTE 259M-C.;

৩)সমান এবং পুনরায় ঘড়ি লুপ আউটপুট • একটি জন্য ইন্টিগ্রেটেড অডিও ডি-এমবেডার

সর্বাধিক 8 চ্যানেল, 48 kHz অডিও;

4)অটো ভিডিও মোড সনাক্তকরণ (3G/SD/HD);

৫)SMPTE 425M লেভেল B থেকে লেভেল A 1080p 50/59.94/ এ রূপান্তর

60 4:2:2 10-বিট।;

৬)দীর্ঘ দূরত্বে আপনার সংকেত প্রসারিত করতে অন্যান্য ইউনিটের সাথে সংযোগ করুন।;

৭)SDI এবং HDMI সংকেত সহ একযোগে প্রদর্শন;

8)SDI সংকেতের জন্য 300M পর্যন্ত সংকেত সংক্রমণ দূরত্ব সমর্থন করে,

HD সিগন্যালের জন্য 200M এবং 3G সিগন্যালের জন্য 100M;

9)HDMI1.3 HDCP1.1/1.2 সহ 1080P MINI SD / HD / 3G SDI থেকে HDMI কনভার্টার;

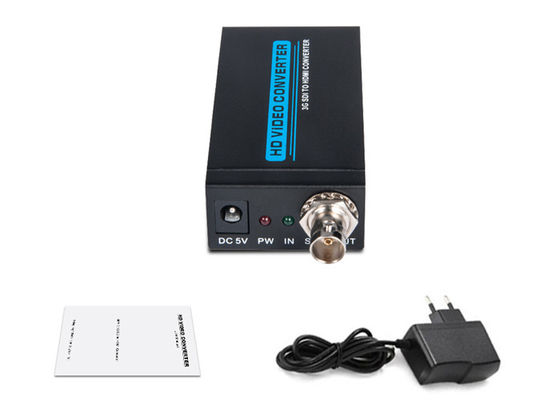

3.0 প্যাকেজিং আনুষাঙ্গিক:

এই ইউনিট ব্যবহার করার চেষ্টা করার আগে, প্যাকেজিং পরীক্ষা করুন এবং নিশ্চিত করুন

শিপিং শক্ত কাগজে নিম্নলিখিত আইটেমগুলি রয়েছে:

(1)এসডিআই থেকে এইচডিএমআই কনভার্টার -----------------------------1 পিসি

(2)5V ডিসি পাওয়ার অ্যাডাপ্টর --------------------------1Pcs

(৩) ব্যবহারকারীর ম্যানুয়াল-------------------------------------------- ------ 1 পিসি

4.0 স্পেসিফিকেশন

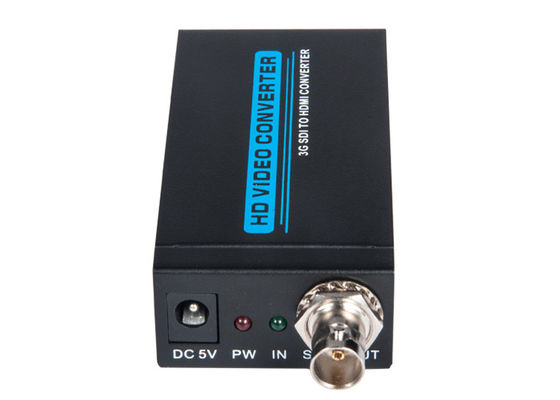

ইনপুট পোর্ট ------------------------------------------------------------ ১ x BNC (SDI/HD-SDI/3G-SDI);

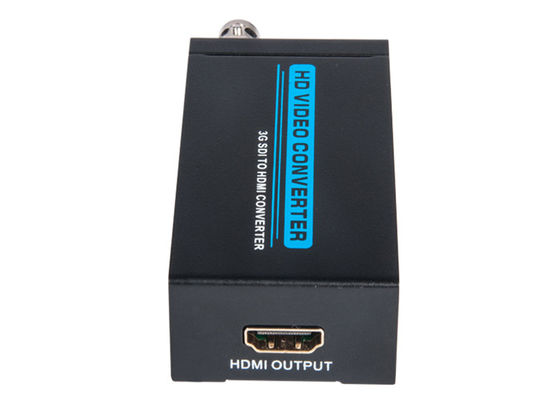

আউটপুট পোর্ট----------------------------------- --------------------------1 x HDMI;

এসডিআই ট্রান্সমিশন রেট---------------২.৯৭০ Gbit/s এবং 2.970/1.001 Gbit/s

ইন/আউটপুট রেজোলিউশন------480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

পাওয়ার সাপ্লাই-------------------------------------- ---------------------------ডিসি 5V;

ESD সুরক্ষা মানবদেহের মডেল -------±8kV (এয়ার-গ্যাপ ডিসচার্জ)

±4kV (যোগাযোগ স্রাব);

মাত্রা-------------------------------------- ----82 মিমি x 43.5 মিমি x 23 মিমি;

ওজন ------------------------------------------------- -----------------------------------১৫০ গ্রাম;

অপারেটিং টেম্পারেচার ----------- 0°C ~ 40°C / 32°F ~ 104° চ;

সঞ্চয়স্থানের তাপমাত্রা ---------------- 20°C ~ 60°C / -4°F ~ 140° ফারেনহাইট;

ইলেটিভ আর্দ্রতা ---------------- 20 ~ 90% RH (অ ঘনীভূত);

বিদ্যুৎ খরচ (সর্বোচ্চ) --------------------------------------------- ----------------5W;

পণ্যের নাম --------1080P MINI SD / HD / 3G SDI থেকে HDMI 1.3 HDCP1.1/1.2 সহ HDMI কনভার্টার;

5.0 সংযোগ এবং অপারেশন

5.01 SDI সিগন্যাল সোর্স এবং SDI INPUT-এর মধ্যে কক্সিয়াল ক্যাবল সংযুক্ত করুন

রূপান্তরকারীর।

5.02 HDMI কেবল কনভার্টার এবং HDMI ডিসপ্লের মধ্যে সংযোগ করুন।

5.03 কনভার্টার এবং আউটলেটের মধ্যে পাওয়ার অ্যাডাপ্টার সংযোগ করুন৷

5.04 HDMI সংকেত উৎস এবং প্রদর্শনের পাওয়ার সাপ্লাই খুলুন।পছন্দ করা

সংশ্লিষ্ট ইনপুট পোর্ট, তারপর এটি কাজ করে।
