পণ্যের বিবরণ:
|
| HDMI সম্মতি: | HDMI 2.0/1.4b | HDCP কমপ্লায়েন্স: | এইচডিসিপি 2.2/1.4 |
|---|---|---|---|
| ভিডিও ইনপুট রেজোলিউশন: | এইচডিএমআই: 4 কে 2 কে@50/60Hz পর্যন্ত (4: 4: 4) | এইচডিএমআই আউটপুট রেজোলিউশন: | 4K2K@60Hz |
| অডিও ফরম্যাট: | এলপিসিএম 2.0ch | ESD সুরক্ষা: | মানব দেহের মডেল — ±8kV (এয়ার-গ্যাপ ডিসচার্জ) এবং ±4kV (যোগাযোগ স্রাব) |
| ইনপুট পোর্ট: | 4x এইচডিএমআই টাইপ এ [19-পিন মহিলা] 1x ভিজিএ [মহিলা] 1x মাইক্রো ইউএসবি [5-পিন মহিলা], বিদ্যুৎ সরবরাহে | আউটপুট পোর্ট: | 1x এইচডিএমআই টাইপ এ [19-পিন মহিলা] 1x3.5 মিমি মিনি জ্যাক |
| ইন্টারফেস নিয়ন্ত্রণ করুন: | 1x আরএস -232,1x ইউএসবি পরিষেবা (আপডেট) এ 1x আইআর | হাউজিং: | ধাতু |
| রঙ: | কালো | মাত্রা: | 110 মিমি [ডাব্লু] এক্স 288 মিমি [ডি] এক্স 32 মিমি [এইচ] |
| ওজন: | ৮৮০ গ্রাম | পাওয়ার সাপ্লাই: | ডিসি 12 ভি/1 এ অ্যাডাপ্টার (ইউএস/ইইউ স্ট্যান্ডার্ডস, সিই/এফসিসি/ইউএল সার্টিফাইড) |
| শক্তি খরচ: | 9 ডাব্লু (সর্বোচ্চ) | অপারেশন তাপমাত্রা: | 32 - 104 ° F / 0 - 40 ° C |
| সংগ্রহস্থল তাপমাত্রা: | -4 - 140 ° F / -20 - 60 ° C | আপেক্ষিক আর্দ্রতা: | 20 - 90% আরএইচ (কোনও ঘনত্ব নেই) |
| বিশেষভাবে তুলে ধরা: | 60Hz উপস্থাপনা সুইচার,5X1 উপস্থাপনা সুইচার,HDMI 5x1 স্যুইচ করুন |
||
9X1 4K2K 60Hz উপস্থাপনা স্যুইচার HDMI আউটপুট পোর্টের সাথে
1.পরিচিতি
এইচডিএমআই আউটপুট স্কেলার বক্স সহ মাল্টি-ইনপুটগুলি 4xHDMI এবং 1xVGA ((YPbPr,CVBS এর 9 টি ইনপুট সমর্থন করে।
ইনপুট উত্সটি HDMI আউটপুটের মাধ্যমে প্রেরণ করার জন্য রেজোলিউশন গ্রহণ করতে স্যুইচ এবং স্কেল করতে সক্ষম।
এইচডিটিভি রেজোলিউশন অর্জনযোগ্য। প্যানেল বোতামের সহজ অপারেশন দ্বারা সিস্টেম নিয়ন্ত্রণ এবং কনফিগার করা যেতে পারে,
IR রিমোট এবং RS-232। এই স্কেলার বক্সটি ক্লাসরুম এবং কনফারেন্স রুমে উপস্থাপনা উদ্দেশ্যে একটি উপযুক্ত সমাধান।
2.বৈশিষ্ট্য
HDMI2.0/1.4b, HDCP2.2/1 এর সাথে সামঞ্জস্যপূর্ণ।4;
একাধিক ইনপুট সমর্থনঃ 4 x HDMI, 1 x VGA (YPbPr, CVBS);
4K ইউএইচডি 4 পর্যন্ত HDMI ইনপুট রেজোলিউশন সমর্থন করুনঃ4৪ @৫০/৬০;
4K ইউএইচডি 4 পর্যন্ত আউটপুট রেজোলিউশন সমর্থন করুনঃ4৪ @ ৬০;
দুটি ইনপুট সুইচিং মোড সমর্থন করেঃ স্বয়ংক্রিয় বা ম্যানুয়াল;
ইডিআইডি ব্যবস্থাপনা সমর্থন;
পিসিএম ২সিএইচ-এর সমর্থন পাস-থ্রো;
ডিভাইসটি টাচ প্যানেল বোতাম, আইআর রিমোট এবং আরএস-২৩২ এর মাধ্যমে নিয়ন্ত্রিত হতে পারে;
ইউএসবি অনলাইন সফটওয়্যার আপগ্রেড সমর্থন;
3.প্যাকেজের বিষয়বস্তু
1x মাল্টি-ফরম্যাট স্কেলার স্যুইচার
2xমাউন্ট করা কান
1xরিমোট কন্ট্রোল ইউনিট
1xIR রিসিভার ক্যাবল।
1x12V/1A পাওয়ার অ্যাডাপ্টার
1x 3RCA ((নারী) থেকে D-SUB ((পুরুষ) তারের
1x3.5mm জ্যাক ((পুরুষ) থেকে 2RCA ((মহিলা) ক্যাবল
1xব্যবহারকারী ম্যানুয়াল

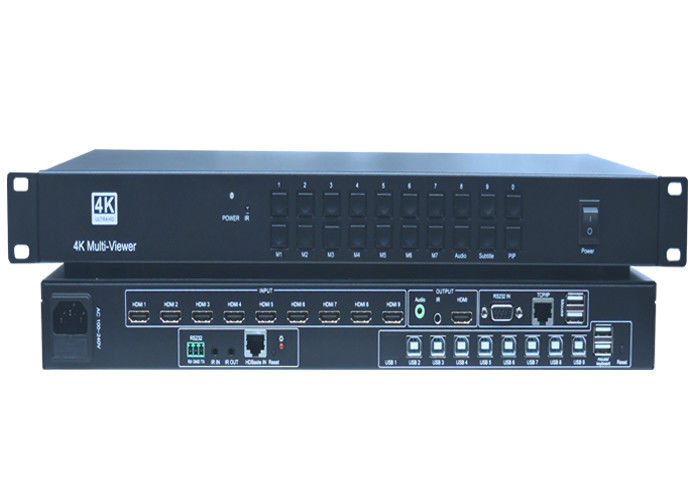

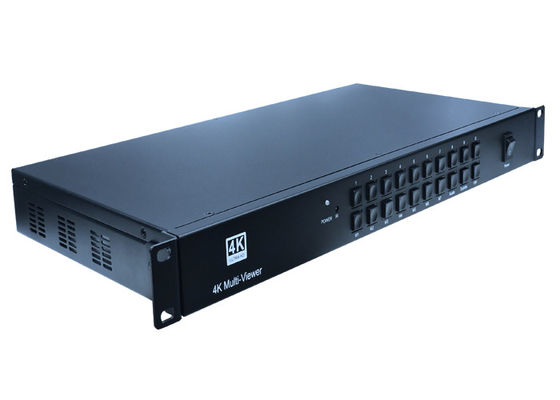

নীচে ছবিগুলি দেখানো হয়েছে9X1 4K2K 60Hz উপস্থাপনা স্যুইচার HDMI আউটপুট পোর্টের সাথে
4.বিশেষ উল্লেখ
|
টেকনিক্যাল |
|
|
এইচডিএমআই সম্মতি |
HDMI 2.0/1.4b |
|
এইচডিসিপি সম্মতি |
এইচডিসিপি ২.২/১।4 |
|
ভিডিও ইনপুট রেজোলিউশন |
HDMI: 4K2K@50/60Hz পর্যন্তঃ4ঃ৪) |
|
সি-ভিডিওঃ PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N |
|
|
YPBPR: 480i থেকে 1080p |
|
|
ভিজিএঃ 640x480 থেকে 1920x1200 |
|
|
HDMI আউটপুট |
4K2K60,4K2K30,1920X1080p/50, 1920X1080p/60, |
|
অডিও ফরম্যাট |
এলপিসিএম ২.০সিএইচ |
|
ইএসডি সুরক্ষা |
মানবদেহের মডেল ∙ ±8kV (এয়ার-গ্যাপ স্রাব) & ±4kV (যোগাযোগ স্রাব) |
|
সংযোগ |
|
|
ইনপুট পোর্ট |
4x HDMI টাইপ A [19-পিন মহিলা] |
|
আউটপুট পোর্ট |
1x HDMI টাইপ A [19-পিন মহিলা] |
|
কন্ট্রোল ইন্টারফেস |
1x আইআর ইন |
|
যান্ত্রিক |
|
|
আবাসন |
ধাতু |
|
রঙ |
কালো |
|
মাত্রা |
110mm [W] x 288mm [D] x 32mm [H] |
|
ওজন |
৮৮০ গ্রাম |
|
পাওয়ার সাপ্লাই |
DC 12V/1A অ্যাডাপ্টার (মার্কিন যুক্তরাষ্ট্র/ইউরোপীয় ইউনিয়নের মান, সিই/এফসিসি/ইউএল সার্টিফিকেট) |
|
বিদ্যুৎ খরচ |
9W ((সর্বোচ্চ) |
|
অপারেশন তাপমাত্রা |
32 - 104°F / 0 - 40°C |
|
সংরক্ষণের তাপমাত্রা |
-৪-১৪০°ফারেনহাইট / -২০-৬০° সেলসিয়াস |
|
আপেক্ষিক আর্দ্রতা |
20 - 90% RH (কোনও কনডেন্সেশন নেই) |
5অপারেশন কন্ট্রোল এবং ফাংশন
1.1সামনের প্যানেল
❶পাওয়ার বোতাম এবং সূচকঃ
স্ট্যান্ডবাই এবং ওয়ার্ক মোডের মধ্যে স্যুইচ করে। যখন এই ডিভাইসটি স্ট্যান্ডবাই মোডে স্যুইচ করা হয়, সূচকটি লাল হয়ে যায়। যখন ওয়ার্ক মোডে স্যুইচ করা হয়, সূচকটি নীল হয়ে যায়।
❷ ইনফ্রারেড উইন্ডো:
রিমোট কন্ট্রোল ইউনিট থেকে আইআর সিগন্যাল গ্রহণ করা যা স্কেলার সুইচারের সাথে আসে।
❸ইনপুট সোর্স ও অটো বোতামঃ
উৎস নির্বাচন করার জন্য এই বোতাম টিপুন. সক্রিয় উৎস সামনের প্যানেলে সংশ্লিষ্ট সূচক হালকা হবে. স্বয়ংক্রিয় সুইচিং বা ম্যানুয়াল সুইচিং মোড জন্য অটো বোতাম,যখন সূচক নীল হয়ে যায়, ডিভাইসটি স্বয়ংক্রিয়ভাবে স্যুইচিং মোডে স্যুইচ করে, যখন সূচকটি বন্ধ হয়ে যায়, ডিভাইসটি ম্যানুয়াল স্যুইচিং মোডে স্যুইচ করে।
❹আউটপুট রেজোলিউশন বোতামঃ
আউটপুট রেজোলিউশন নির্বাচন করার জন্য এই বোতাম টিপুন. 4K60,4K30 মধ্যে নির্বাচন করুন,
1080P60,720P60; আরো অন্যান্য রেজোলিউশন অপশন জন্য, দয়া করে রিমোট কন্ট্রোল বা
আরএস-২৩২ কন্ট্রোল সরঞ্জাম।
1.2রিয়ার প্যানেল
❶আউটপুটঃ
ভিডিও এবং অডিও আউটপুটের জন্য একটি HDMI ডিসপ্লে বা AV রিসিভার সংযোগ করুন।
আপনার এম্প্লিফায়ারের অ্যানালগ অডিও ইনপুট পোর্টে এল/আর স্টেরিও অডিও আউটপুট।
❷ইনপুটঃ
ইনপুট পোর্টগুলির মধ্যে 4 টি এইচডিএমআই এবং 1 টি ভিজিএ ইনপুট পোর্ট রয়েছে। ভিজিএ পোর্টগুলি সমর্থন করে
YPbPr, C-ভিডিও এবং VGA ইনপুট ফরম্যাট।
❸নিয়ন্ত্রণঃ
ইউএসবি
ইউএসবি পোর্ট ইউএসবি ফ্ল্যাশ ডিস্ক বা অন্যান্য স্টোরেজ যা সফটওয়্যার ধারণ করে সাথে সংযোগ স্থাপন করে
সিস্টেম ফার্মওয়্যার আপডেট করার জন্য আপডেট ফাইল।
RS232
সিরিয়াল কন্ট্রোল পোর্ট, 3 পি ক্যাপটিভ স্ক্রু সংযোগকারী, একটি নিয়ন্ত্রণ ডিভাইসের সাথে সংযোগ স্থাপন করে (যেমন
কম্পিউটার হিসেবে) স্কেলার সুইচারের নিয়ন্ত্রণ করতে।
আইআর
আইআর রিমোট বা রিমোট দ্বারা প্রেরিত আইআর সংকেত গ্রহণের জন্য আইআর রিসিভারের সাথে সংযোগ স্থাপন করে
অন্য ডিভাইসের নিয়ামক।
❹শক্তিঃ
ইউনিটটিতে 12V DC পাওয়ার সাপ্লাই প্লাগ করুন এবং এডাপ্টারটি একটি এসি সোল্টে সংযুক্ত করুন।
❺চালু/বন্ধঃ
পাওয়ার ON/OFF সুইচ।
❶স্কেলার সুইচারে এই বোতাম টিপুন অথবা স্ট্যান্ডবাই মোডে সেট করুন।
❷অডিও আউটপুট নিঃশব্দ করতে বা নিষ্শব্দ করতে এই বোতাম টিপুন।
❸VGA ইনপুট স্বয়ংক্রিয় সমন্বয় ফাংশন চালানোর জন্য এই বোতাম টিপুন;
❹ইনপুট উৎস নির্বাচন করার জন্য এই বোতাম টিপুন.
❺এইচডিএমআই আউটপুট রেজোলিউশন নির্বাচন করার জন্য এই বোতাম টিপুন. (5 সেকেন্ড বা তার বেশি সময় ধরে ধরে রাখুন, HDMI আউটপুট রেজোলিউশন 720p60Hz এ পুনরায় সেট হবে।)
❻মেনু অপারেশন বোতামঃ
মেনুঃ OSD মেনুতে প্রবেশ করতে চাপুন।
EXIT: OSD মেনু থেকে বেরিয়ে আসার জন্য টিপুন।
ঠিক আছে, নিশ্চিতকরণ বোতাম।
উপরে/ডব্লিউওএন/বাম/ডান বোতামঃ ওএসডি মান সেটিংয়ের জন্য।
❼VOL-/+: অডিও ভলিউম কমাতে বা বাড়াতে, MIC-/+: ব্যবহার করা হয় না।
6. সংযোগ ডায়াগ্রাম
