পণ্যের বিবরণ:
|
| HDMI সম্মতি: | HDMI 2.0/1.4b | HDCP কমপ্লায়েন্স: | এইচডিসিপি 2.2/1.4 |
|---|---|---|---|
| ভিডিও ইনপুট রেজোলিউশন: | এইচডিএমআই: 4 কে 2 কে@50/60Hz পর্যন্ত (4: 4: 4) | এইচডিএমআই আউটপুট রেজোলিউশন: | 4K2K@60Hz |
| অডিও ফরম্যাট: | এলপিসিএম 2.0ch | ESD সুরক্ষা: | মানব দেহের মডেল — ±8kV (এয়ার-গ্যাপ ডিসচার্জ) এবং ±4kV (যোগাযোগ স্রাব) |
| হাউজিং: | ধাতু | রঙ: | কালো |
| মাত্রা: | 150 মিমি [ডাব্লু] এক্স 220 মিমি [ডি] এক্স 44 মিমি [এইচ] | ওজন: | 1250 [জি] |
| পাওয়ার সাপ্লাই: | ডিসি 24 ভি/1 এ অ্যাডাপ্টার (ইউএস/ইইউ স্ট্যান্ডার্ডস, সিই/এফসিসি/ইউএল সার্টিফাইড) | শক্তি খরচ: | 9 ডাব্লু [প্রধান ইউনিট] 18 ডাব্লু [মেইন ইউনিট + এইচডিবাসেট রিসিভার] |
| অপারেশন তাপমাত্রা: | 32 - 104 ° F / 0 - 40 ° C | সংগ্রহস্থল তাপমাত্রা: | -4 - 140 ° F / -20 - 60 ° C |
| আপেক্ষিক আর্দ্রতা: | 20 - 90% আরএইচ (কোনও ঘনত্ব নেই) | এইচডিএমআই/এইচডিবিটি আউটপুট রিসোলিউশনস: | 4K2K@30Hz |
| বিশেষভাবে তুলে ধরা: | 5X1 HDMI মাল্টিভিউয়ার,HDCP 2.2 HDMI মাল্টিভিউয়ার,HDMI কোয়াড স্ক্রিন মাল্টিভিউয়ার |
||
8X1 4k 60Hz HDMI মাল্টিভিউয়ার HDCP 2.2 HDBaseT 70 মিটার আউটপুট পোর্ট
1.পরিচিতি
দ্য8X1 4k 60Hz HDMI মাল্টিভিউয়ার HDCP 2.2 HDBaseT 70 মিটার আউটপুট পোর্ট3 টি এইচডিএমআই পোর্ট, 1 ভিজিএ ((YPbPr / CVBS) এবং 1 ডিসপ্লেপোর্ট সহ 9 টি ইনপুট সমর্থন করে, এইচডিএমআই এবং এইচডিবিএজ আউটপুটগুলিতে স্কেলিং (মিররড) । এটি অডিওর নমনীয়তা অ্যাপ্লিকেশন সরবরাহ করে যার মধ্যে অসামঞ্জস্যপূর্ণ অডিও অন্তর্ভুক্ত রয়েছে,অডিও প্রসেসরটি প্রধান অডিও উত্সকে উন্নত করার জন্য ব্যাকগ্রাউন্ড অডিও মিশ্রিত বা হ্রাস করার জন্য অটো-মিক্সার এবং অটো-গেইন নিয়ন্ত্রণ সরবরাহ করে।সিস্টেমটি টেলনেট এর মাধ্যমে সহজেই নিয়ন্ত্রণ ও কনফিগার করা যায়।এই সুইচারটি শ্রেণীকক্ষ এবং কনফারেন্স রুমে উপস্থাপনা উদ্দেশ্যে একটি উপযুক্ত সমাধান।
2.বৈশিষ্ট্য
HDMI 2.0b, HDCP 2.2 সামঞ্জস্যপূর্ণ
3xHDMI, 1xVGA ((YPbPr/CVBS), 1xDisplayPort, 1xMIC ইন, 4xunbalance অডিও ইনপুট
HDMI এবং HDBaseT ((70M) আউটপুট (Mirrored)
HDMI/DP ভিডিও রেজোলিউশন 4K2K@60Hz পর্যন্তঃ4৪ঃ৪, ৪ কে২ কে@৩০ হার্জ, ১০৮০ পি@১২০ হার্জ
VGA রেজোলিউশন 1920x1200@60Hz পর্যন্ত
4K2K@30Hz পর্যন্ত আউটপুট রেজোলিউশন
স্বয়ংক্রিয় এবং ম্যানুয়াল স্যুইচিং মোড সমর্থন
ইডিআইডি ব্যবস্থাপনা সমর্থন করে
পিসিএম ২সিএইচ এর পাস-থ্রো সমর্থন করে
টাচ প্যানেল বোতাম,ওয়েবজিইউআই,আইআর রিমোট, ডেস্ক প্লেট এবং আরএস-২৩২ কন্ট্রোল
3.প্যাকেজের বিষয়বস্তু
1x5x1 4K60 উপস্থাপনা স্যুইচার
1 x এইচডিবিটি রিসিভার
2 x মাউন্টার কান
1 x রিমোট কন্ট্রোল ইউনিট
2 x আইআর রিসিভার ক্যাবল (ক্যারিয়ার ওয়েভ সহ)
2 x আইআর ইমিটার ক্যাবল
1x 24V/1A পাওয়ার অ্যাডাপ্টার
1 x 3RCA ((নারী) থেকে D-SUB ((পুরুষ) ক্যাবল
1 x ব্যবহারকারী ম্যানুয়াল

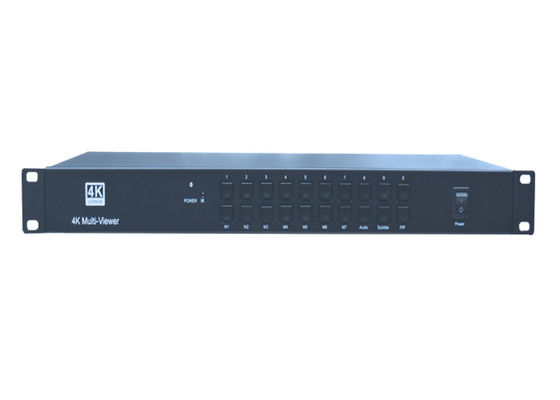

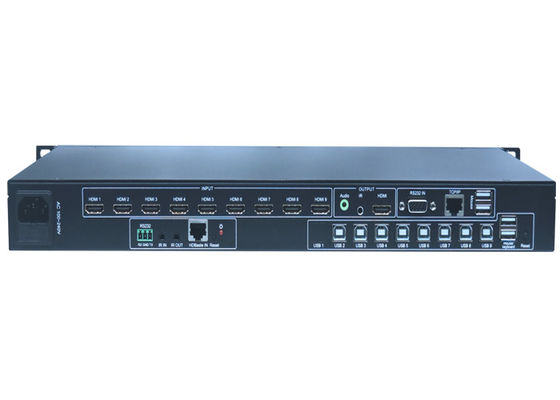

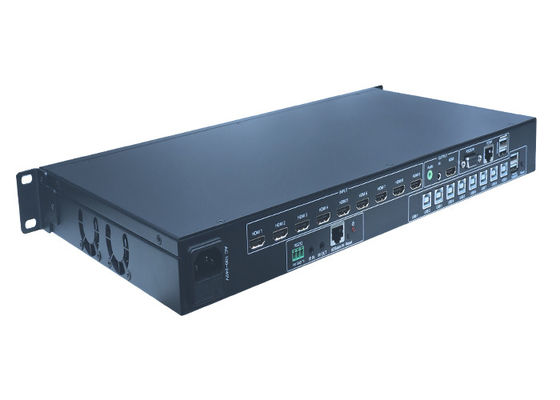

ছবি8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 মিটার আউটপুট পোর্ট;
4.বিশেষ উল্লেখ
| টেকনিক্যাল | |
| এইচডিএমআই সম্মতি | HDMI 2.0b |
| ডিপি সম্মতি | ডিসপ্লেপোর্ট 1.2a |
| এইচডিসিপি সম্মতি | এইচডিসিপি ২.২ এবং এইচডিসিপি ১4 |
| ভিডিও ইনপুট রেজোলিউশন | HDMI/DisplayPort: 4K2K@50/60Hz পর্যন্তঃ4ঃ৪) |
| CVBS: PAL/NTSC3.58/NTSC4.43/SECAM/PAL M/PAL N | |
| YPBPR: 480i থেকে 1080p | |
| ভিজিএঃ 640x480/60 থেকে 1920x1200/60 | |
|
এইচডিএমআই/এইচডিবিটি আউটপুটসংকল্প |
4K2K/30,4K2K/25,1920x1080p60, 1920x1080p50, 1280x720p/60, 1280x720p/50, 1024x768/60, 1280x800/60, 1360x768/60,1400x1050/60,1680x1050/60, 1920x1200/60 |
| অডিও ফরম্যাট | এলপিসিএম ২.০সিএইচ |
| ইএসডি সুরক্ষা | মানবদেহের মডেল ∙ ±8kV (এয়ার-গ্যাপ স্রাব) & ±4kV (যোগাযোগ স্রাব) |
| সংযোগ | |
| ইনপুট পোর্ট |
3x HDMI টাইপ A [19-পিন মহিলা] 1x ডিসপ্লে পোর্ট [মহিলা] 1x ভিজিএ [মহিলা] 1 x এমআইসি ইনপুট[3-পিন ফিনিক্স পোর্ট] ৫x স্টেরিও ইনপুট [৩ পিন ফিনিক্স পোর্ট] |
| আউটপুট পোর্ট |
1x HDMI আউটপুট টাইপ A [19-পিন মহিলা] 1x HDBaseT আউট [RJ45] 1x স্টেরিও আউটপুট [3-পিন ফিনিক্স পোর্ট] |
| কন্ট্রোল ইন্টারফেস |
[৩.৫ মিমি মিনি জ্যাক] এ ১x আইআর 1x IR আউট [3.5 মিমি মিনি জ্যাক] 1x CONTACT IN [6-পিন ফিনিক্স পোর্ট] 1x RS-232 [3-পিন ফিনিক্স পোর্ট ১x ওয়েব জিউআই [আরজে৪৫] ১x ইউএসবি টাইপ এ [৫ পিন মহিলা] |
| যান্ত্রিক | |
| আবাসন | ধাতু |
| রঙ | কালো |
| মাত্রা | 150mm [W] x 220mm [D] x 44mm [H] |
| ওজন | ১২৫০ [গ্রাম] |
| পাওয়ার সাপ্লাই | ডিসি 24 ভি / 1 এ অ্যাডাপ্টার (মার্কিন / ইইউ মান, সিই / এফসিসি / ইউএল শংসাপত্র) |
| বিদ্যুৎ খরচ |
9W [প্রধান ইউনিট] 18W [প্রধান ইউনিট + HDBaseT রিসিভার] |
| অপারেশন তাপমাত্রা | 32 - 104°F / 0 - 40°C |
| সংরক্ষণের তাপমাত্রা | -৪-১৪০°ফারেনহাইট / -২০-৬০° সেলসিয়াস |
| আপেক্ষিক আর্দ্রতা | 20 - 90% RH (কোনও কনডেন্সেশন নেই) |
5.অপারেশন কন্ট্রোল এবং ফাংশন
1.1সামনের প্যানেল
❶ পাওয়ার বোতাম এবং সূচকঃ
যখন এই ডিভাইসটি পাওয়ার বোতাম টিপে স্ট্যান্ডবাই মোডে স্যুইচ করা হয়, তখন সূচকটি লাল রঙের আলো জ্বালিয়ে দেবে। যখন চালু মোডে স্যুইচ করা হয়, তখন সূচকটি নীল রঙের আলো জ্বালিয়ে দেবে।
❷ইনফ্রারেড উইন্ডো:
রিমোট কন্ট্রোল থেকে আইআর সিগন্যাল গ্রহণ করছি।
❸ইনপুট সোর্স বোতামঃ
সোর্স নির্বাচন করার জন্য এই বোতাম টিপুন। সক্রিয় সোর্স সামনের প্যানেলে সংশ্লিষ্ট সূচকগুলির সাথে আলোকিত হবে।
❹অপারেশন বোতামঃ
২ ০ওকে/মেনু বোতাম টিপলে অবিলম্বে ওএসডি প্রবেশ করে। তারপরে ব্যবহারকারী ৪-মুখী তীর বোতামগুলি ব্যবহার করে নেভিগেট করতে পারেন। ০ওকে/মেনু বোতাম টিপলে একটি নতুন ওএসডি সেটিং নিশ্চিত করা হয়।
2 "EXIT/AUTO" চাপলে OSD প্রদর্শিত হলে OSD থেকে বেরিয়ে আসবে। "EXIT/AUTO" চাপলে 5 সেকেন্ডের জন্য স্বয়ংক্রিয়ভাবে চালু/বন্ধ হয়ে যাবে। যখন বাটন LED লাইট চালু হয়, তখন স্বয়ংক্রিয়ভাবে চালু হয়।
২ ০এমআইসি-/+ ০ বোতাম টিপে ০এমআইসি ভলিউম হ্রাস বা বৃদ্ধি করা হয়। ০ভিওএল+/- ০ বোতাম টিপে ০মাস্টার ভলিউম বাড়ানো বা হ্রাস করা হয়।
2 একই সময়ে ¢MIC-¢ এবং ¢MIC+¢ বোতাম টিপলে সুইচারের HDMI/HDBT আউটপুট রেজোলিউশন 720P/60 এ রিসেট হবে।
২. একই সময়ে ₹VOL- ₹ এবং ₹VOL+ ₹ বোতাম টিপলে সামনের প্যানেল লক/আনলক হবে, যখন সামনের প্যানেল লক হয়ে যাবে তখন এই দুটি বোতামের LED জ্বলবে।
1.2রিয়ার প্যানেল
❶
কন্ট্রোল পোর্টঃ
ল্যানঃএই পোর্টটি ওয়েব জিইউআই নিয়ন্ত্রণের জন্য লিঙ্ক; একটি RJ45 সমাপ্ত ক্যাবল দিয়ে একটি সক্রিয় ইথারনেট লিঙ্কে সংযোগ করুন।
আরএস-২৩২:সিরিয়াল কন্ট্রোল পোর্ট, 3P ক্যাপিটিভ স্ক্রু সংযোগকারী, একটি নিয়ন্ত্রণ ডিভাইস (যেমন একটি কম্পিউটার) এর সাথে সংযোগ স্থাপন করে সুইচার বা HDBT রিসিভারের সাথে সংযুক্ত অন্য ডিভাইসটি নিয়ন্ত্রণ করতে।
আইআর ইনঃIR রিসিভার ক্যাবলের সাথে সংযুক্ত (বাহক তরঙ্গ সহ), অন্য ইনপুট / আউটপুট ডিভাইসের IR রিমোট বা রিমোট কন্ট্রোলার দ্বারা প্রেরিত IR সংকেতগুলি গ্রহণ করতে।
আইআর আউট:স্থানীয় সোর্স ডিভাইস বা সুইচারের নিয়ন্ত্রণের জন্য ব্যবহৃত আইআর ইমিটার ক্যাবলের সাথে সংযুক্ত।
যোগাযোগ করুন:এই ইনপুট কন্ট্রোল সরাসরি উৎস ইনপুট নির্বাচন জন্য সংরক্ষিত.প্যানেলের উপর) পৃথক উৎস নির্বাচন করার জন্য নিম্নলিখিত পিন নম্বর সহ।
|
পিন নম্বর |
উৎস |
|
পিন ১ |
HDMI1 |
|
পিন ২ |
HDMI2 |
|
পিন ৩ |
HDMI3 |
|
পিন ৪ |
পোর্ট প্রদর্শন করুন |
|
পিন ৫ |
VGA/YPbPr/CVBS |
❷
অডিও পোর্টঃ
বাইরেঃঅডিওটি নির্বাচিত ভিডিও উত্সের সাথে সামঞ্জস্যপূর্ণ ইনপুট অডিও থেকে আসে এবং এমআইসি অডিওর সাথে মিশ্রিত হয়। অডিও উত্স সম্প্রচারের জন্য এম্প্লিফায়ারের সাথে সংযুক্ত হয়।
এক্সটি১/এক্সটি২/এক্সটি৩/এক্সটি৪/এক্সটি৫ঃOSD/WebGUI-তে বহিরাগত অ্যানালগ অডিও নির্বাচন করুন এবং অডিওটি HDMI1/2/3/DP/VGA ভিডিও উত্স-এ সন্নিবেশ করান তারপর প্রদর্শন এবং অ্যানালগ অডিও আউটপুট পোর্টে আউটপুট করুন।VGA উৎস ডিফল্ট অডিও ইনপুট হিসাবে EXT5 নির্বাচন.
এমআইসি ইনঃঅডিও উত্স আউটপুট জন্য মাইক্রোফোন প্লাগ ইন করুন.
৪৮ ভোল্ট/এমআইসি/লাইন:
❸৪৮ ভোল্ট ফ্যান্টম পাওয়ার মোড (ফ্যান্টম কন্ডেনসার মাইক্রোফোনের সাথে সংযুক্ত)এমআইসি মোড (ডায়নামিক মাইক্রোফোন এবং ইলেক্ট্রেট কনডেন্সার মাইক্রোফোনের সাথে সংযোগ স্থাপন করে) এবং লাইন মোড (ওয়্যারলেস মাইক্রোফোন বা লাইন অডিও ইনপুটের সাথে সংযোগ স্থাপন করে).
আউটপুট পোর্ট
এইচডিবিটি আউট:ভিডিও এবং/অথবা অডিও আউটপুটের জন্য সামঞ্জস্যপূর্ণ রিসিভারের সাথে সংযোগ স্থাপন করে। 24V POC ফাংশন সমর্থন করে।
❹এইচডিএমআই আউটঃভিডিও এবং/অথবা অডিও আউটপুটের জন্য একটি HDMI ডিসপ্লে বা AV রিসিভারের সাথে সংযুক্ত করুন।
ইনপুট পোর্ট
এই ভিডিও ইনপুট পোর্টগুলির মধ্যে 3 টি এইচডিএমআই ইনপুট, 1 টি ডিসপ্লে পোর্ট ইনপুট এবং 1 টি ভিজিএ ইনপুট অন্তর্ভুক্ত রয়েছে। ভিজিএ পোর্ট ভিজিএ, ওয়াইপিবিপিআর এবং সিভিবিএস ফর্ম্যাট সমর্থন করে। কারখানার ডিফল্টটি ভিজিএ ফর্ম্যাট।
❺ইউএসবি পোর্ট
ইউএসবি পোর্টটি ইউএসবি ফ্ল্যাশ ডিস্ক বা অন্যান্য স্টোরেজের সাথে সংযোগ স্থাপন করে যা সিস্টেম ফার্মওয়্যার আপডেট করার জন্য সফ্টওয়্যার আপডেট ফাইল ধারণ করে।
❻শক্তিঃ
ইউনিটটিতে 24V DC পাওয়ার সাপ্লাই প্লাগ করুন এবং এডিপ্টারটি একটি এসি প্রজেক্টের সাথে সংযুক্ত করুন।
6. সংযোগ ডায়াগ্রাম
HDMI সোর্স ডিভাইসগুলি (যেমন ব্লু-রে ডিভিডি) HDMI ক্যাবল দিয়ে সুইচারের HDMI ইনপুট পোর্টে সংযুক্ত করুন। একটি VGA ক্যাবল দিয়ে সুইচারের VGA ইনপুট পোর্টে VGA সোর্স ডিভাইসগুলি (যেমন পিসি / নোটবুক) সংযুক্ত করুন।
HDMI ডিসপ্লে ডিভাইসটি একটি HDMI ক্যাবল দিয়ে সুইচারের HDMI আউটপুট পোর্টে সংযুক্ত করুন।
এইচডিবিটি রিসিভারের সাথে ইউটিপি ক্যাবল সংযুক্ত করুন।
স্পিকার, হেডফোন বা বিশেষায়িত পরিবর্ধককে সুইচারের অডিও আউটপুট পোর্টে সংযুক্ত করুন।
সুইচারের RS-232 পোর্টে কন্ট্রোল ডিভাইস (যেমন পিসি) সংযুক্ত করুন।
পাওয়ার পোর্টে DC24V পাওয়ার অ্যাডাপ্টার সংযুক্ত করুন এবং পাওয়ার চালু করুন।
