পণ্যের বিবরণ:
|
| ইনপুট পোর্ট: | 16 × HDMI (মহিলা প্রকার), 1x RS232 | আউটপুট পোর্ট: | 1 × HDMI (মহিলা প্রকার), |
|---|---|---|---|
| অডিও আউটপুট: | PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1 | ইনপুট রেজোলিউশন: | 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, 60,76@ |
| আউটপুট রেজোলিউশন: | 1080p,1080i,720p,1024x768,1360x768 | ESD সুরক্ষা: | ±8kV (এয়ার-গ্যাপ ডিসচার্জ), ±4kV (যোগাযোগ স্রাব) |
| পাওয়ার সাপ্লাই: | 12V/5A DC (US/EU মান, CE/FCC/UL প্রত্যয়িত) | মাত্রা: | 440mm(W)×200mm(D)×45 mm(H) |
| অপারেটিং তাপমাত্রা: | 0°C ~ 40°C / 32°F ~ 104°F | সংগ্রহস্থল তাপমাত্রা: | -20°C ~ 60°C / -4°F ~ 140°F |
| বিশেষভাবে তুলে ধরা: | 16x1 HDMI মাল্টিভিউয়ার,RS232 HDMI মাল্টিভিউয়ার,16x1 কোয়াড স্ক্রিন মাল্টিভিউয়ার |
||
Quad RS232 16x1 HDMI মাল্টিভিউয়ার সিমলেস সুইচার ESD সুরক্ষা
16x1 HDMI মাল্টি-ভিউয়ার বিজোড় সুইচার সহ
1। পরিচিতি
এই পণ্যটি একটি উচ্চ কর্মক্ষমতা 16 বাই 1 মাল্টি-ভিউয়ার বুদ্ধি বিজোড় সুইচার।এটি একটি স্ক্রিনে ষোলটি হাই ডেফিনিশন ইনপুট সোর্স ডিসপ্লে সমর্থন করে।একটি সুইচার হিসাবে, এটি নির্বিঘ্নে ষোলটি এইচডি ইনপুট অবাধে স্যুইচ করতে পারে।
2. বৈশিষ্ট্য
①1×16×1 HDMI মাল্টি-ভিউয়ার
② 1× ব্যবহারকারী ম্যানুয়াল
③1× RS-232 কেবল
④2× মাউন্টিং কান
⑤16 x DVI থেকে HDMI কেবল
3. সিমলেস সুইচার সহ 16x1 HDMI মাল্টি-ভিউয়ারের জন্য ছবি।
4. বিশেষ উল্লেখ
| প্রযুক্তিগত | |
| ভিডিও ব্যান্ডউইথ | 2.25Gbps |
| ইনপুট পোর্ট | 16 × HDMI (মহিলা প্রকার), 1x RS232 |
| আউটপুট পোর্ট | 1 × HDMI (মহিলা প্রকার), |
| অডিও আউটপুট | PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1 |
| 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, | |
| ইনপুট রেজোলিউশন | 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, |
| 1024x768@60,1280x720@60,1920x1080@60; | |
| আউটপুট রেজোলিউশন | 1080p,1080i,720p,1024x768,1360x768 |
| ESD সুরক্ষা | ±8kV (এয়ার-গ্যাপ ডিসচার্জ), ±4kV (যোগাযোগ স্রাব) |
| পাওয়ার সাপ্লাই | 12V/5A DC (US/EU মান, CE/FCC/UL প্রত্যয়িত) |
| মাত্রা | 440mm(W)×200mm(D)×45 mm(H) |
| ওজন | 1800 গ্রাম |
| চ্যাসি উপাদান | ধাতু |
| সিল্কস্ক্রিন রঙ | কালো |
| অপারেটিং তাপমাত্রা | 0°C ~ 40°C / 32°F ~ 104°F |
| সংগ্রহস্থল তাপমাত্রা | -20°C ~ 60°C / -4°F ~ 140°F |
| আপেক্ষিক আদ্রতা | 20~90% RH (অ ঘনীভূত) |
| শক্তি খরচ | 24W |

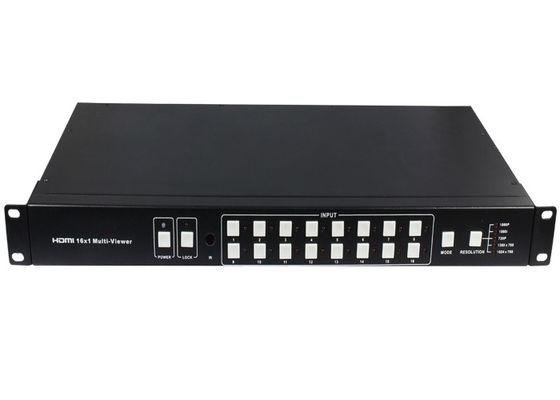

5. অপারেশন কন্ট্রোল এবং ফাংশন
| সংখ্যা | নাম | ফাংশন বিবরণ | ||||
| 1 | শক্তি | ডিভাইস চালু/বন্ধ করতে এই বোতাম টিপুন।দ্য | ||||
| পাওয়ার চালু হলে LED সবুজ আলোকিত করবে, | ||||||
| যখন এটি 'স্ট্যান্ডবাই' মোডে থাকে তখন লাল। | ||||||
| 2 | প্যানেলের সমস্ত বোতাম লক করতে এই বোতাম টিপুন, | |||||
| তালা | আনলক করতে আবার টিপুন।লাল LED আলোকিত হবে | |||||
| যখন বোতাম লক করা হয়।বিপরীতভাবে, অন্ধকার চালু | ||||||
| যখন আনলক। | ||||||
| 3 | আইআর রিসিভার উইন্ডো | রিমোট কন্ট্রোলার থেকে IR পান। | ||||
| 4 | HDMI ইনপুট নির্বাচন | 1 থেকে 16 পর্যন্ত ইনপুট নির্বাচন করতে টিপুন। | ||||
| বোতাম এলাকা | ||||||
| 5 | মোড | ডিসপ্লে মোড নির্বাচন করতে বোতাম টিপুন। | ||||
| 6 | রেজোলিউশন | আউটপুট রেজোলিউশন নির্বাচন করতে বোতাম টিপুন। | ||||
| না। | রেজোলিউশন | |||||
| 1 | 1080P, প্রধান চিত্র অডিও | |||||
| 2 | 1080I, প্রধান চিত্র অডিও | |||||
| 3 | 720P, প্রধান চিত্র অডিও | |||||
| 4 | 1360x768, প্রধান চিত্র অডিও | |||||
| 5 | 1024x768, প্রধান চিত্র অডিও | |||||

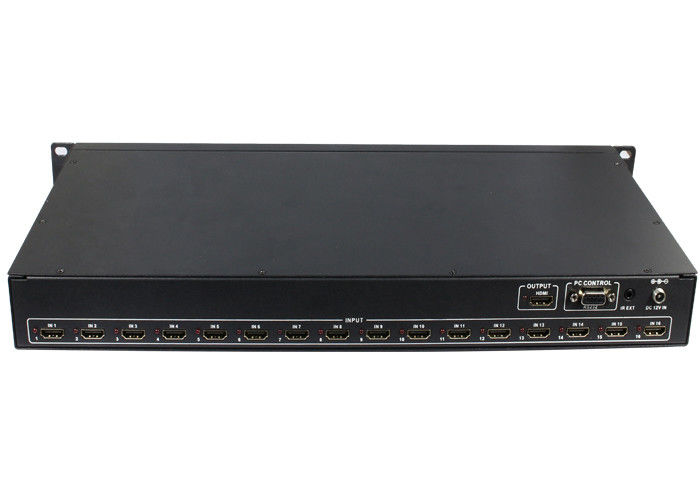

5.2 রিয়ার প্যানেল
4/8
6. ডিসপ্লে মোডের বিস্তারিত বিবরণ
16x1 মাল্টি-ভিউয়ারে 4টি ডিসপ্লে মোড রয়েছে।
মোড 1:16x1 মাল্টি-ভিউয়ার ষোলটি এইচডি ইনপুট প্রদর্শনকে আলাদা করবে এবং এখন এটি একটি বিরামবিহীন সুইচার।
ইনপুট
MODE1-16×1 বিজোড় সুইচার
মোড 2: 16x1 মাল্টি-ভিউয়ার চারটি HD ইনপুটকে একই আকারে ভাগ করে এবং একটি স্ক্রিনে প্রদর্শন করে।এবং এখন সামনের প্যানেল বা IR রিমোটে ইনপুট বোতামটি স্যুইচ করুন, HDMI আউটপুট অডিও নির্বাচিত ইনপুট উত্সের সাথে সম্পর্কিত হবে৷
IN9 IN13
MODE2-4×1 মাল্টি-ভিউয়ার
৫/৮
মোড3: 16x1 মাল্টি-ভিউয়ার নয়টি HD ইনপুটকে একই আকারে ভাগ করে এবং একটি স্ক্রিনে প্রদর্শন করে।এবং এখন সামনের প্যানেল বা IR রিমোটে ইনপুট বোতামটি স্যুইচ করুন, HDMI আউটপুট অডিও নির্বাচিত ইনপুট উত্সের সাথে সম্পর্কিত হবে৷
MODE3-9×1 মাল্টি-ভিউয়ার
মোড 4: 16x1 মাল্টি-ভিউয়ার ষোলটি HD ইনপুটকে একই আকারে ভাগ করে এবং একটি স্ক্রিনে প্রদর্শন করে।এবং এখন সামনের প্যানেল বা IR রিমোটে ইনপুট বোতামটি স্যুইচ করুন, HDMI আউটপুট অডিও নির্বাচিত ইনপুট উত্সের সাথে সম্পর্কিত হবে৷
MODE4-16×1 মাল্টি-ভিউয়ার
