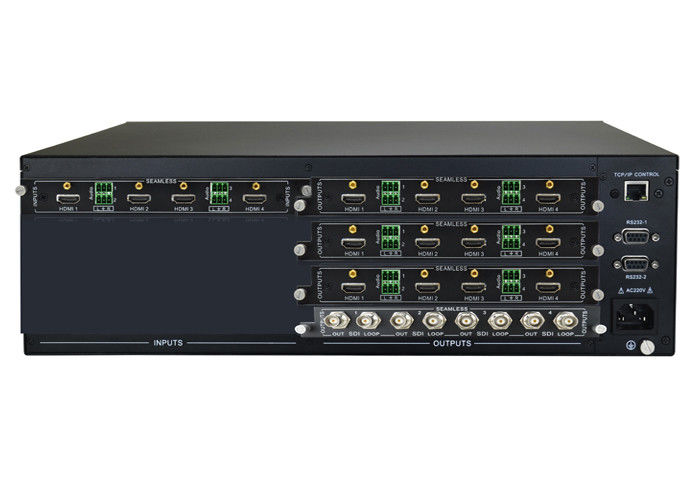

মডুলার 4K UHD ভিডিও ম্যাট্রিক্স সুইচার 4 Hdmi ইনপুট SDI আউটপুট সহ

4 Hdmi ইনপুট SDI আউটপুট সহ মডুলার 4K UHD ভিডিও ম্যাট্রিক্স সুইচার

4K UHD মডুলার ভিডিও ম্যাট্রিক্স সুইচার 4 hdmi ইনপুট 12 hdmi এবং 4-ch SDI আউটপুট সহ

1। সংক্ষিপ্ত বিবরণ

ঐচ্ছিক মডুলার ইনপুট কার্ডগুলির মধ্যে নিম্নলিখিত সংযোগগুলি অন্তর্ভুক্ত রয়েছে: HDMI, DVI, VGA, HDBaseT (RS232 এবং দ্বি-দিকীয় ওয়াইড-ব্যান্ড IR সহ),

HD15 এর মাধ্যমে ডিজিটাল স্কেলিং সহ ফাইবার অপটিক এবং এনালগ ভিডিও (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, কম্পোনেন্ট ভিডিও, এস-ভিডিও এবং

যৌগিক ভিডিও).মডুলার আউটপুট কার্ডগুলির মধ্যে নিম্নলিখিত সংযোগগুলি রয়েছে: HDMI, SDI, DVI, VGA, HDBaseT এবং ফাইবার অপটিক৷

স্টিরিও অডিও এম্বেডিং এইচডিএমআই ইনপুট কার্ডে সমর্থিত যাতে অ্যানালগ অডিও ডিজিটাল সিগন্যালে ঢোকানো যায়।স্টেরিও অডিও করতে পারেন

এছাড়াও HDMI বা HDBaseT আউটপুট কার্ড ব্যবহার করে ডি-এমবেড করা হবে।উন্নত EDID ব্যবস্থাপনা শুধুমাত্র স্টেরিও অডিও আউটপুট উত্স সীমাবদ্ধ করে,

সংযুক্ত ডিসপ্লে থেকে নেটিভ ভিডিও ডেটা অনুকরণ করার সময়।এই সিস্টেমটি পেয়ার করা ডিজিটাল ভিডিওর সাথে অ্যানালগ অডিও পরিবর্তন করার অনুমতি দেয়,

একটি অতিরিক্ত অডিও ম্যাট্রিক্স সুইচারের প্রয়োজনীয়তা দূর করা।

স্পষ্ট বোতাম ক্যাপগুলি সামনের প্যানেলে পাঠযোগ্য পাঠ্য সরবরাহ করে, যা প্রতিটি ইনস্টলেশনের জন্য কাস্টমাইজ করা যেতে পারে।IR, RS232, এবং এর মাধ্যমে নিয়ন্ত্রণ

TCP/IP তৃতীয় পক্ষের নিয়ন্ত্রণ ব্যবস্থার জন্য বিস্তৃত বিকল্প প্রদান করে।দশটি প্রোগ্রামেবল প্রিসেট কনফিগার করার একটি দক্ষ উপায় প্রদান করে

সাধারণ ব্যবহারের নিদর্শনগুলির জন্য ভিডিও এবং অডিও বিতরণ।

2. বৈশিষ্ট্য

• HDMI এবং HDBaseT এর মাধ্যমে 4K UHD রেজোলিউশন

• সমর্থিত সংযোগ: VGA, SDI, DVI, HDMI, HDBaseT এবং ফাইবার অপটিক

• 10.2 Gbps পর্যন্ত উচ্চ-ব্যান্ডউইথ

• প্রসারণযোগ্যতার উপর ভিত্তি করে I/O মডুলার কার্ড যোগ করুন

• ক্রস-পয়েন্ট আল্ট্রা-সুইচিং

• উন্নত HDCP এবং EDID ব্যবস্থাপনা

• হট অদলবদলযোগ্য নকশা

• আলোকিত বোতামগুলি সাফ করুন

• IR, ইথারনেট এবং RS-232 এর মাধ্যমে নিয়ন্ত্রণ

• 10টি বিশ্বব্যাপী প্রিসেট

• স্যুইচিং এবং স্থিতির জন্য ফ্রন্ট প্যানেল এলসিডি

• সামনের প্যানেলের নিরাপত্তা লক

• 3 RU রাক-মাউন্টযোগ্য অ্যালুমিনিয়াম ঘের

3. স্পেসিফিকেশন।

I/O সংযোগ:

• চ্যাসিস ইনপুট: 4 x ইনপুট কার্ড

• চ্যাসিস আউটপুট: 4 x আউটপুট কার্ড

• প্রতিটি I/O এর জন্য ব্যান্ডউইথ: 340 MHz (10.2 Gbps)

• ইনপুট/আউটপুট প্রতিবন্ধকতা: 75 ওহম

• স্যুইচিং গতি: 200ns (সর্বোচ্চ)

• লাভ: 0 ডিবি

• সর্বোচ্চ বিলম্ব: 5nS (+/- 1nS)

নিয়ন্ত্রণ:

• সিরিয়াল কন্ট্রোল পোর্ট: RS-232, 9-পিন মহিলা D সংযোগকারী

• পিন কনফিগারেশন: 2 = TX, 3 = RX, 5 = GND

• সামনের প্যানেল নিয়ন্ত্রণ: বোতাম

• ইথারনেটের মাধ্যমে TCP/IP নিয়ন্ত্রণ

সাধারণ এবং পরিবেশগত:

• উপাদান: কালো আঁকা অ্যালুমিনিয়াম ফ্রেম আকার: 3 RU রাক চ্যাসিস

• আর্দ্রতা: 10% ~ 90%

• অপারেটিং তাপমাত্রা: 0° থেকে +40° C (+32° থেকে +104° F)

• অপারেটিং আর্দ্রতা 20% থেকে 90%, নন-কন্ডেন্সিং

• স্টোরেজ তাপমাত্রা -10° থেকে +60° C (+14° থেকে +140° F)

• সঞ্চয়স্থানের আর্দ্রতা 20% থেকে 90%, নন-কন্ডেন্সিং

• ইনস্টলেশন: র্যাক মাউন্টযোগ্য

শক্তি, ESD এবং নিয়ন্ত্রক

• আন্তর্জাতিক পাওয়ার সাপ্লাই: 110VAC ~ 240VAC, 50/60Hz

• শক্তি খরচ: 135 ওয়াট সম্পূর্ণরূপে জনবহুল

• ESD সুরক্ষা: 15kV

• নিয়ন্ত্রক: CE, RoHs, FCC

• কেসের মাত্রা: 483x317x133mm(3U)

• পণ্য শিপিং ওজন: 7.71 কেজি (17 পাউন্ড।)

4. অ্যাপ্লিকেশন ব্যবহার করা:
