পণ্যের বিবরণ:
|
| বিশেষভাবে তুলে ধরা: | কেভিএম কন্ট্রোল সহ ভিডিও স্যুইচার,মাল্টিভিউ সহ 5x ইনপুট ভিডিও স্যুইচার |
||
|---|---|---|---|
পরিচিতি
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
সুইচারটি একক ইউএইচডি বা এইচডি ডিসপ্লেতে চারটি পর্যন্ত ভিডিও সংকেত একত্রিত করতে পারে।
সুইচারের সমর্থন 4x ইউএসবি-টাইপ এ ইনপুট যা পিসি এবং 2x ইউএসবি আউটপুট যা মাউস এবং কীবোর্ড সংযুক্ত
ব্যবহারকারী সহজেই সামনের বোতাম, রিমোটার, আরএস২৩২ বা টিসিপি/আইপি কমান্ডের মাধ্যমে এটি পরিচালনা করতে পারেন।
এইচডিএমআই বি মিরর আউটপুট পোর্ট অডিও এম্প্লিফায়ার, ভিডিও ক্যাপচার (এইচডিএমআই থেকে ইউএসবি ডংগল সহ) বা রিমোট ডিসপ্লে (এইচডিবিএসেট রূপান্তর বাক্স সহ) এর জন্য ব্যবহার করা যেতে পারে
অ্যাপ্লিকেশন ক্ষেত্রঃ
হোম থিয়েটার; ভিডিও কনফারেন্স; সুরক্ষা পর্যবেক্ষণ; উপস্থাপনা এবং সম্প্রচার; শিক্ষণ ব্যবস্থা; আর্থিক স্টক বিশ্লেষণ; গেম ই-স্পোর্টস; মেডিকেল ডিসপ্লে।
অ-একক উইন্ডো প্রদর্শন মোডগুলিতে দ্রুত স্যুইচ করা
উইন্ডোজ, লিনাক্স এবং ম্যাক প্ল্যাটফর্মের সাথে মাউস / কীবোর্ড নিয়ন্ত্রণ সমর্থন করুন
সমর্থন এলপিসিএম, এসি 3, ডিডি +, ডিটিএস, ডিটিএস-এইচডি, 7.1 অডিও চ্যানেল পর্যন্ত

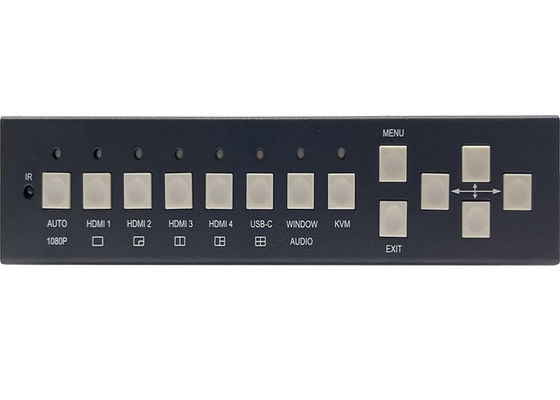

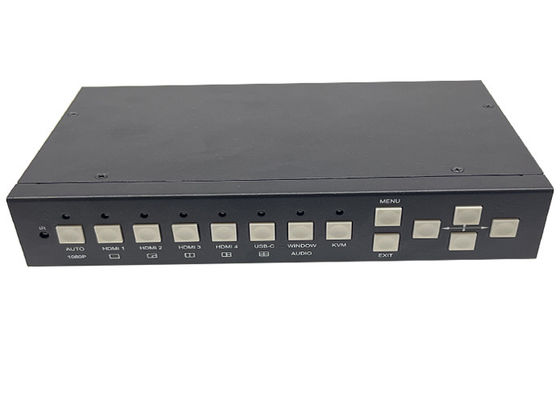

সামনের অংশ
| নাম | বর্ণনা |
| অটো |
প্রেসঅটোএকক উইন্ডো প্রদর্শন মোড যখন স্বয়ংক্রিয় সুইচিং ফাংশন সক্ষম বা নিষ্ক্রিয় করতে বোতাম দীর্ঘ 3 সেকেন্ডের জন্য এই বোতাম টিপুন 1080p60 থেকে আউটপুট রেজোলিউশন পরিবর্তন করবে |
|
এইচডিএমআই 1, এইচডিএমআই 2 এইচডিএমআই 3, এইচডিএমআই 4 ইউএসবি-সি |
সরাসরি নির্বাচন HDMI 1, 2, 3, 4 বা ইউএসবি-সি (শুধুমাত্র ভিডিও) WIN 1 প্রদর্শনের জন্য ইনপুট উৎস হিসাবে এই বোতাম টিপুন SINGLE,PIP নির্বাচন করতে এই বোতামগুলো ৩ সেকেন্ড ধরে চাপুন। PBP, 3xWIN বা 4xWIN মাল্টিভিউ মোড |
|
উইন্ডো, অডিও |
চালিয়ে যান এই বোতাম টিপুন উইন্ডো 1 বা 2 প্রদর্শিত হবে একটি সীমানা হবে..., তারপর HDMI 1 মত একটি ইনপুট বোতাম টিপুন,এবং তারপর এইচডিএমআই 1 বর্তমান নির্বাচিত উইন্ডোতে প্রদর্শিত হবে।
নোট করুন, যখন নন-সিঙ্গেল মোডে কাজ করা হয়, তখন LED সবসময় জ্বলতে থাকে। |
| কেভিএম |
চালিয়ে যান এই বোতাম টিপুন, উইন্ডো 1, 2, 3 বা 4 এ স্ক্রিনটি একটি সীমানা প্রদর্শন করবে, তারপরে ব্যবহারকারী KVM উত্স হিসাবে একটি প্রদর্শন উইন্ডো নির্বাচন করতে পারেন। উদাহরণস্বরূপ, যদি WIN 2 কেভিএম উত্স হিসাবে নির্বাচন করা হয়, তাহলে পিছনের ইউএসবি-কিবোর্ড / মাউসটি ইউএসবি-হোস্ট ডিভাইসে স্যুইচ করা হবে যা WIN 2 এ প্রদর্শিত হয়। |
|
মেনু,EXIT,
|
OSD মেনু নেভিগেশন বোতাম |

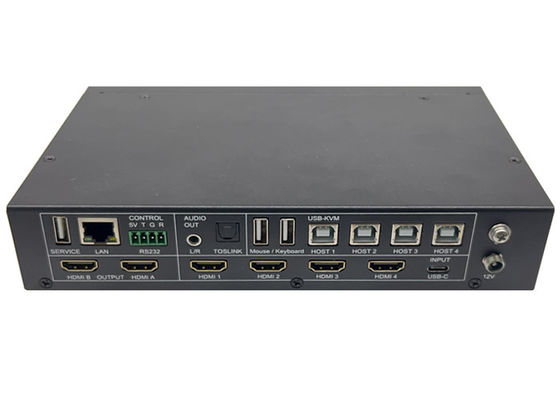

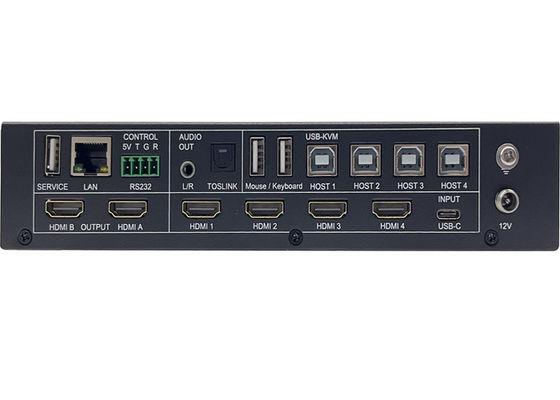

পেছন দিক
| নাম | বর্ণনা |
| এইচডিএমআই এ, বিবাইরে |
HDMI স্কেলিং আউটপুট 3840x2160@60 পর্যন্ত এইচডিএমআই এপ্রধান আউটপুট |
| ইনপুটs | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C ((শুধুমাত্র ভিডিও) |
| ইউএসবি সার্ভিস | ফার্মওয়্যার আপডেটের জন্য ব্যবহৃত |
| ল্যান |
টিসিপি/আইপি কন্ট্রোল. নিম্নরূপ ডিফল্ট পরামিতি আইপি ঠিকানাঃ ১৯২।168.0.247সাব মাস্কঃ ২৫৫।255.255.0 গেটওয়েঃ ১৯২।168.0.1নেটপোর্ট: ২০০০ সমস্ত পরামিতি RS232 কমান্ড দ্বারা পরিবর্তন করা যেতে পারে |
| RS232নিয়ন্ত্রণ |
4 উপায় পুরুষ ফিনিক্স সংযোগকারী ডিফল্ট বাউড রেট 9600, 8 ডেটা বিট, 1 স্টপ বিট, কোন সমতা ওএসডি মেনু থেকে বাউড রেট পরিবর্তন করা যাবে ৫ ভোল্টঅর্থ ৫ ভোল্ট আউটপুট;
জিমানে মাটি |
| অডিও আউটপুট | 3.5mm L+R আউটপুট এবং Toslink-optical ডিজিটাল আউটপুট |
| কেভিএম |
ইউএসবি সংযোগকারী যা পিসি বা মাউস / কীবোর্ডের সাথে সংযুক্ত পিসিতে সংযুক্ত 4x ইউএসবি টাইপ বি পোর্ট 2x ইউএসবি টাইপ এ পোর্ট মাউস বা কীবোর্ড মধ্যে প্লাগ করা ভিডিও ইনপুট এবং ইউএসবি হোস্ট ডিভাইসগুলির মধ্যে নিম্নরূপ বাধ্যতামূলক সম্পর্ক HDMI 1<> হোস্ট 1, HDMI 2<> হোস্ট 2, HDMI 3<> হোস্ট 3, HDMI 4<> হোস্ট 4, USB-C <> হোস্ট 4 এইচডিএমআই ৪ এবং ইউএসবি-সি কেভিএম উৎস হিসেবে ব্যবহার করা যাবে না |
| 12V | 12 ভোল্ট পাওয়ার অ্যাডাপ্টার প্লাগ ইন করতে |
| সংখ্যা | বর্ণনা |
| 1 | ফেরত/প্রস্থান |
| 2 | ভিডিও ইনপুট নির্বাচন |
|
3 |
ওএসডি মেনু নেভিগেশন মেনু (Enter), উপরে, নিচে, বাম, ডান |
| 4 | মাল্টিভিউ মোড নির্বাচন |
| 5 | অডিও ইনপুট নির্বাচন |
| 6 |
ইউএসবি-কেভিএম নির্বাচন। সামনের KVM বোতাম ফাংশন সঙ্গে একই |
ব্যবহারকারী RS232 কমান্ড বা OSD মেনু নেভিগেশন দ্বারা নিম্নলিখিত EDID মোড নির্বাচন করতে পারেন
| সংখ্যা | ইডিআইডি মোড | সংখ্যা | ইডিআইডি মোড |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | ১৪৪০x৯০০ |
| 3 | 4K30-2.0CH | 12 | ১৩৬০x৭৬৮ |
| 4 | 4K30-5.1CH | 13 | ১২৮০x১০২৪ |
| 5 | 1080P-2.0CH | 14 | ১০২৪x৭৬৮ |
| 6 | 1080P-5.1CH | 15 | অটো |
| 7 | ৭২০পি | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | ইউজার |
এইচডিএমআই আউটপুট 3 টি এইচডিসিপি বিকল্প সমর্থন করেঃ ফোর্স -১।4ফোর্স-২।2ফোর্স-অফ
ব্যবহারকারী এটি RS232 কমান্ড দ্বারা নির্বাচন করতে পারেন
স্যুইচারটি 3840x2160@60 পর্যন্ত একাধিক রেজোলিউশনের ভিডিও ইনপুট সমর্থন করে এবং একাধিক অডিও ফর্ম্যাট যেমন এলপিসিএম, এসি 3, ডিডি +, ডিটিএস, ডিটিএস-এইচডি, HDMI তারের মাধ্যমে 7.1 টি পর্যন্ত চ্যানেল পাস ফাংশন সমর্থন করে
ব্যবহারকারী অডিও ভলিউম নিয়ন্ত্রণ করতে পারেন যখন অডিও ইনপুট LPCM বিন্যাস হয়
দয়া করে মনে রাখবেন, ইউএসবি-সি ইনপুট পোর্ট শুধুমাত্র এলপিসিএম ২.০ অডিও গ্রহণ করতে পারে
একটি শক্তিশালী স্কেলিং ইঞ্জিন দ্বারা ভিডিও আউটপুট রেজোলিউশন অনুসরণ সুইচার সমর্থন
| সংখ্যা | আউটপুট রেজোলিউশন | সংখ্যা | আউটপুট রেজোলিউশন |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50Hz |
| 7 | 1920x1200p60Hz আরবি | 14 | ১০২৪x৭৬৮ ৬০ হার্জ |
স্যুইচার মাল্টিভিউ ডিসপ্লে মোডের 5 টি বিভাগকে সমর্থন করে
সিঙ্গল, পিআইপি, পিবিপি, ৩xউইন, ৪xউইন
ব্যবহারকারীরা নিম্নরূপ বিভিন্ন মাল্টিভিউ মোডের জন্য বিভিন্ন অপারেশন নির্বাচন করতে পারেনঃ
SINGLE: ইনপুট নির্বাচন
পিআইপিঃ ইনপুট নির্বাচন, প্রদর্শন অনুপাত নির্বাচন, সাব উইন্ডো আকার এবং অবস্থান নির্বাচন
PBP, 3xWIN, 4xWIN: ইনপুট নির্বাচন, উইন্ডো অনুপাত নির্বাচন, প্রদর্শন দিক
নিম্নরূপ মাল্টিভিউ উইন্ডো বিতরণ
ব্যবহারকারী RS232 কমান্ড বা OSD মেনু নেভিগেশন মাধ্যমে আরো বিন্যাস করতে পারেন
