4 ইনপুট 9 আউটপুট সহ 3x3 এইচডিএমআই ভিডিও ওয়াল প্রসেসর

পরিচিতি

4 ইনপুট 9 আউটপুট সহ 3x3 এইচডিএমআই ভিডিও ওয়াল প্রসেসর একটি উচ্চ-কার্যকারিতা HDMI 2.0 ভিডিও সিগন্যাল প্রসেসর।

এটি একটি ভিডিও ওয়াল স্প্লাইসিং প্রসেসর বা 4 টি ইনপুট এবং 16 টি আউটপুট সহ একটি বিরামবিহীন সুইচিং ম্যাট্রিক্স সুইচার হিসাবে ব্যবহার করা যেতে পারে।

সমস্ত স্বতন্ত্র আউটপুট ডিসপ্লে বা ভিডিও ওয়াল ডিসপ্লে সর্বাধিক 4 উইন্ডো সহ মাল্টিভিউ মোডে কাজ করতে পারে।

1.প্যানেল বিন্যাস

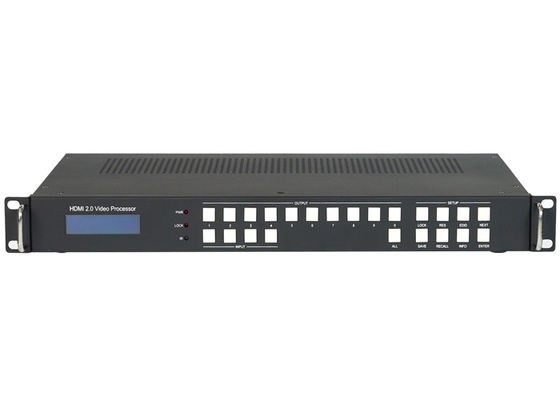

2.১ সামনের দিকের দৃশ্য

• এলসিএম ডিসপ্লে স্ক্রিনঃ ম্যাট্রিক্সে প্রতিটি চ্যানেলের রাউটিং স্থিতি প্রদর্শন করে। সামনের বোতামগুলির সাথে ব্যবহার করা হয়, এটি কিছু পরামিতি সেট এবং দেখতে পারে
• OUT SELECT:1, ২...9, 0, ALL
• বেছে নিন: ১, ২, ৩, ৪

OUTPUT m +INPUT n +ENTER চাপুন, ইনপুট n থেকে আউটপুট m এ স্যুইচ করুন

• সব বোতামঃ সব + ইনপুট এন + এন্টার টিপুন, সব আউটপুট পোর্ট ইনপুট এন সুইচ
• লক বোতামঃ এই বোতামটি 3 সেকেন্ডের বেশি ধরে রাখুন, সমস্ত সামনের বোতামগুলি লক হবে এবং কাজ করবে না। এটি 3 সেকেন্ডের বেশি ধরে রাখুন, আনলক করুন
• প্রেস বোতাম RES + OUTPUT m + NEXT + ENTER সামনে LCM স্ক্রিন প্রদর্শন গাইড সঙ্গে, OUTPUT m আউটপুট রেজোলিউশন পরিবর্তন করতে
• EDID + INPUT n + NEXT + ENTER বোতাম টিপুন সামনে LCM স্ক্রিন প্রদর্শন গাইড সঙ্গে, ইনপুট n এর EDID মোড পরিবর্তন করতে
• সংরক্ষণ বোতামঃ সংরক্ষণ + আউটপুট এম + এন্টার টিপুন, বর্তমান রুটিং এবং স্ক্রিন লেআউটকে দৃশ্য এম এ সংরক্ষণ করুন
• RECALL বোতামঃ বর্তমান প্রদর্শনের জন্য RECALL + OUTPUT m + ENTER, লোড দৃশ্য m টিপুন
• ইনফো বোতামঃ ইনফো বোতামটি ক্রমাগত চাপুন, সামনে এলসিডি প্যানেল আইআর অন / অফ, আরএস 232 বাউড রেট এবং আইপি পরামিতি ইত্যাদি প্রদর্শন করবে।
• IR: IR রিসিভার, RS232 কমান্ড দ্বারা নিষ্ক্রিয় করা যেতে পারে
• 4 ইনপুট 9 আউটপুট সহ 3x3 এইচডিএমআই ভিডিও ওয়াল প্রসেসর

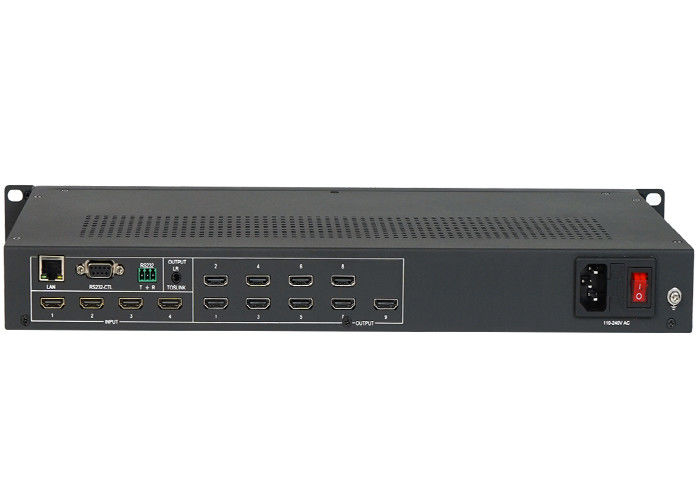

2.২ পিছনের দিকের দৃশ্য

• LAN কন্ট্রোল ((TCP/IP বা ওয়েব কন্ট্রোল)

আইপি ঠিকানাঃ ১৯২।168.0.247, সাবমাস্কঃ ২৫৫।255.255.0গেটওয়েঃ ১৯২।168.0.1, বড রেটঃ ৯৬০০, নেটপোর্টঃ ২৩

ওয়েব লগইন অ্যাকাউন্টঃ অ্যাডমিন,পাসওয়ার্ডঃ অ্যাডমিন

• আরএস২৩২-সিটিএল

বাউড রেটঃ ৯৬০০

• RS232-ফিনিক্স:

বাউড রেটঃ ৯৬০০

টিঃ প্রধান ইউনিট -> পিসি, জিঃ গ্রাউন্ড, আরঃ প্রধান ইউনিট <- পিসি

• ইনপুট এবং আউটপুট

৩x৩ এইচডিএমআই ভিডিও ওয়াল প্রসেসর ৪ ইনপুট ৯ আউটপুট ;১ এলআর/টোসলিংক (Spdif-Optical) অডিও আউটপুট সহ

দ্রষ্টব্যঃ অডিও আউটপুটটি RS232 কমান্ড বা পিসি টুলের মাধ্যমে IN1,IN2,IN3,IN4 এর মধ্যে স্যুইচ করা যায়

4 ইনপুট 9 আউটপুট সহ 3x3 এইচডিএমআই ভিডিও ওয়াল প্রসেসর ছবিগুলো নিচে দেয়া আছে:
