3x4 2x4 3x3 এইচডিএমআই 4 কে কোয়াড ভিডিও ওয়াল প্রসেসর 4 ইনপুট 12 আউটপুট সহ

কিভাবে LED প্যানেল দিয়ে পয়েন্ট থেকে পয়েন্ট প্রদর্শন অর্জন

১ম ধাপ, উত্স এবং ম্যাট্রিক্স সুইচারের একটি ইনপুট পোর্টের মধ্যে ইনপুট ক্যাবল সংযুক্ত করুন।

২য় ধাপ, LED প্যানেল এবং ম্যাট্রিক্স সুইচারের একটি আউটপুট পোর্টের মধ্যে আউটপুট ক্যাবল সংযুক্ত করুন।

তৃতীয় ধাপ, পিসি টুল দিয়ে LED প্যানেলের EDID পড়ুন এবং ম্যাট্রিক্স সুইচারের ইনপুট পোর্টে এই EDID ডাউনলোড করুন।

চতুর্থ ধাপ, এই আউটপুট পোর্টের আউটপুট রেজোলিউশন AUTO, বা ইউজার হিসাবে সেট করুন. যখন সেট ইউজার, প্রয়োজন কনফিগার ব্যবহারকারী প্রথম রেজোলিউশন নির্ধারণ,এবং ব্যবহারকারীর সংজ্ঞায়িত রেজোলিউশন LED প্যানেলের শারীরিক রেজোলিউশনের সাথে পুরোপুরি মেলে

1.প্যানেল বিন্যাস

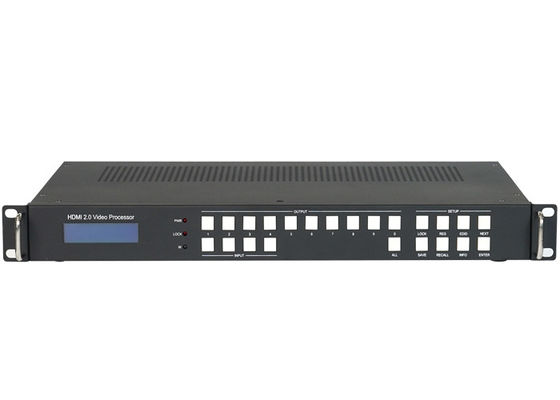

2.১ সামনের দিকের দৃশ্য

• এলসিএম ডিসপ্লে স্ক্রিনঃ ম্যাট্রিক্সে প্রতিটি চ্যানেলের রাউটিং স্থিতি প্রদর্শন করে। সামনের বোতামগুলির সাথে ব্যবহার করা হয়, এটি কিছু পরামিতি সেট এবং দেখতে পারে
• OUT SELECT:1, ২...9, 0, ALL
• বেছে নিন: ১, ২, ৩, ৪

OUTPUT m +INPUT n +ENTER চাপুন, ইনপুট n থেকে আউটপুট m এ স্যুইচ করুন

• সব বোতামঃ সব + ইনপুট এন + এন্টার টিপুন, সব আউটপুট পোর্ট ইনপুট এন সুইচ
• লক বোতামঃ এই বোতামটি 3 সেকেন্ডের বেশি ধরে রাখুন, সমস্ত সামনের বোতামগুলি লক হবে এবং কাজ করবে না। এটি 3 সেকেন্ডের বেশি ধরে রাখুন, আনলক করুন
• প্রেস বোতাম RES + OUTPUT m + NEXT + ENTER সামনে LCM স্ক্রিন প্রদর্শন গাইড সঙ্গে, OUTPUT m আউটপুট রেজোলিউশন পরিবর্তন করতে
• EDID + INPUT n + NEXT + ENTER বোতাম টিপুন সামনে LCM স্ক্রিন প্রদর্শন গাইড সঙ্গে, ইনপুট n এর EDID মোড পরিবর্তন করতে
• সংরক্ষণ বোতামঃ সংরক্ষণ + আউটপুট এম + এন্টার টিপুন, বর্তমান রুটিং এবং স্ক্রিন লেআউটকে দৃশ্য এম এ সংরক্ষণ করুন
• RECALL বোতামঃ বর্তমান প্রদর্শনের জন্য RECALL + OUTPUT m + ENTER, লোড দৃশ্য m টিপুন
• ইনফো বোতামঃ ইনফো বোতামটি ক্রমাগত চাপুন, সামনে এলসিডি প্যানেল আইআর অন / অফ, আরএস 232 বাউড রেট এবং আইপি পরামিতি ইত্যাদি প্রদর্শন করবে।
• IR: IR রিসিভার, RS232 কমান্ড দ্বারা নিষ্ক্রিয় করা যেতে পারে
• 4 ইনপুট 9 আউটপুট সহ 3x3 এইচডিএমআই ভিডিও ওয়াল প্রসেসর

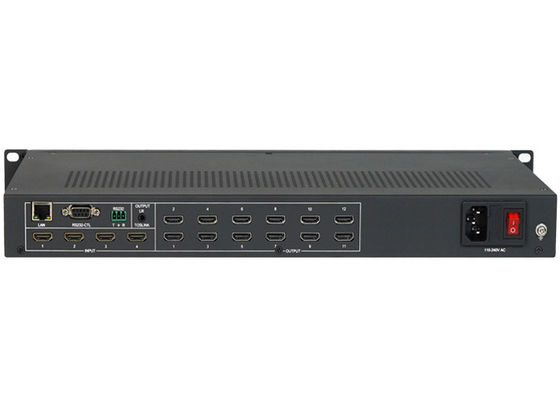

2.২ পিছনের দিকের দৃশ্য

• LAN কন্ট্রোল ((TCP/IP বা ওয়েব কন্ট্রোল)

আইপি ঠিকানাঃ ১৯২।168.0.247, সাবমাস্কঃ ২৫৫।255.255.0গেটওয়েঃ ১৯২।168.0.1, বড রেটঃ ৯৬০০, নেটপোর্টঃ ২৩

ওয়েব লগইন অ্যাকাউন্টঃ অ্যাডমিন,পাসওয়ার্ডঃ অ্যাডমিন

• আরএস২৩২-সিটিএল

বাউড রেটঃ ৯৬০০

• RS232-ফিনিক্স:

বাউড রেটঃ ৯৬০০

টিঃ প্রধান ইউনিট -> পিসি, জিঃ গ্রাউন্ড, আরঃ প্রধান ইউনিট <- পিসি

• ইনপুট এবং আউটপুট

৩x৩ এইচডিএমআই ভিডিও ওয়াল প্রসেসর ৪ ইনপুট ৯ আউটপুট ;১ এলআর/টোসলিংক (Spdif-Optical) অডিও আউটপুট সহ

দ্রষ্টব্যঃ অডিও আউটপুটটি RS232 কমান্ড বা পিসি টুলের মাধ্যমে IN1,IN2,IN3,IN4 এর মধ্যে স্যুইচ করা যায়

3x4 2x4 3x3 এইচডিএমআই 4 কে কোয়াড ভিডিও ওয়াল প্রসেসর 4 ইনপুট সহ 12 আউটপুটের ছবি নিচের মতঃ
